Trong lĩnh vực kỹ thuật xây dựng, độ chính xác luôn đóng vai trò đặc biệt quan trọng. Ngay cả những chuyển động quay hoặc thay đổi độ nghiêng rất nhỏ của công trình cũng có thể gây ra những ảnh hưởng đáng kể đến an toàn, tính ổn định và hiệu suất khai thác lâu dài. Đây chính là lý do cảm biến nghiêng (tilt sensor) hay thiết bị đo độ nghiêng (tiltmeter) được sử dụng để đo những thay đổi rất nhỏ về độ nghiêng của nền đất hoặc kết cấu công trình.
Vậy cảm biến nghiêng là gì, thiết bị này đo những thông số nào và mang lại những lợi ích gì cho kỹ sư cũng như các chuyên gia trong lĩnh vực xây dựng?
Cảm biến nghiêng / Thiết bị đo độ nghiêng là gì?
Thiết bị đo độ nghiêng (tiltmeter/tilt sensor) về cơ bản là một dạng thiết bị đo nghiêng có độ nhạy cao, được sử dụng để đo sự sai lệch so với phương thẳng đứng với độ chính xác rất cao.
Hiện nay, có hai loại thiết bị đo độ nghiêng chính thường được sử dụng trong lĩnh vực xây dựng:
- Thiết bị đo nghiêng cơ học (Mechanical Tiltmeters): Đây là các thiết bị truyền thống sử dụng ống thủy hoặc dây dọi được treo trên một cơ cấu quay chính xác. Mặc dù có độ tin cậy tốt, độ nhạy của chúng có thể thấp hơn so với các thiết bị điện tử.
- Thiết bị đo nghiêng điện tử (Electronic Tiltmeters): Các thiết bị hiện đại ứng dụng nhiều công nghệ khác nhau như dây rung (Vibrating Wire), MEMS (Micro-Electro-Mechanical Systems – hệ thống vi cơ điện tử) hoặc cảm biến điện phân. Các thiết bị này có độ nhạy cao hơn, khả năng ghi dữ liệu và thường hỗ trợ truyền thông không dây.
Bài viết này tập trung vào các thiết bị đo độ nghiêng hiện đại, chẳng hạn như các nút cảm biến nghiêng không dây ứng dụng công nghệ MEMS. Các thiết bị này có thể đo chuyển động với độ phân giải lên tới 0,0001 độ, tương đương khả năng đo dịch chuyển dưới milimét trong nhiều ứng dụng kỹ thuật.
Trong hơn hai thập kỷ qua, công nghệ quan trắc IoT đã được ứng dụng rộng rãi trong lĩnh vực kỹ thuật xây dựng và hiện có hàng trăm nghìn thiết bị được triển khai trên toàn thế giới. Các thiết bị đo nghiêng tiên tiến như NanoMacro của Senceive có thể truyền dữ liệu không dây đến người dùng từ xa theo chu kỳ 30 phút trong thời gian từ 10 đến 15 năm. Trong những tình huống cần theo dõi diễn biến động, chẳng hạn như chuyển động của cầu bị ảnh hưởng bởi lũ lụt hoặc công trình chịu tác động của hoạt động đào hầm, thiết bị còn có thể cập nhật dữ liệu với tần suất dưới một phút.
Xem thêm: Cảm biến đo nghiêng Inclinometer
Thiết bị đo nghiêng ba trục
Thiết bị đo nghiêng ba trục, còn gọi là tiltmeter 3 trục, được tích hợp cảm biến đo độ nghiêng theo ba trục để xác định độ nghiêng ở các góc khác nhau, tùy thuộc vào phương án lắp đặt.
Nguyên lý đo ba trục dựa trên vị trí của cảm biến so với phương trọng lực. Tại một thời điểm, hai trục được sử dụng để thực hiện phép đo. Dữ liệu chuyển động được báo cáo dựa trên hai trục quay so với mặt phẳng ngang.
Thiết bị đo nghiêng ba trục có thể được lắp đặt theo nhiều góc khác nhau trên hầu hết các loại vật liệu, với điều kiện thiết bị phải được cố định chắc chắn. Các thiết bị như Nano Triaxial Tilt Sensor Node có thể sử dụng nhiều loại đế và phụ kiện lắp đặt khác nhau tùy theo từng ứng dụng, chẳng hạn như:
- Giá đỡ từ tính cho kết cấu thép hoặc gang.
- Giá đỡ hai phần cho nền đường sắt.
- Cọc lắp đặt phục vụ công tác quan trắc địa kỹ thuật.
Ngoài ra, dầm đo nghiêng (tilt beam) cũng có thể được sử dụng và kết nối nối tiếp với nhau để tạo thành hệ thống theo dõi hồ sơ chuyển động.
Ứng dụng trong xây dựng
Là một thành phần quan trọng của hệ thống quan trắc tình trạng công trình từ xa, thiết bị đo nghiêng được ứng dụng trong nhiều giai đoạn của quá trình xây dựng, từ theo dõi sự ổn định của nền đất đến đánh giá tính toàn vẹn của kết cấu.
Quan trắc kết cấu công trình
Thiết bị đo nghiêng đặc biệt hữu ích trong việc theo dõi độ ổn định của các công trình như nhà cao tầng, cầu và nhiều loại kết cấu khác trong và sau quá trình xây dựng.
Thiết bị có khả năng phát hiện:
- Chuyển động quay của kết cấu.
- Lún lệch.
- Các dạng biến dạng khác.
Nhờ đó, kỹ sư có thể phát hiện sớm các vấn đề và đưa ra biện pháp xử lý trước khi tính toàn vẹn của công trình bị ảnh hưởng.
Quan trắc thi công hầm
Thiết bị đo nghiêng được sử dụng rộng rãi trong quan trắc thi công hầm, cung cấp các dữ liệu quan trọng về:
- Chuyển động của lớp vỏ hầm gần gương đào.
- Sự hội tụ lâu dài của hầm.
- Biến dạng của nền đất phía trên đường hầm.
Những thông tin này đặc biệt quan trọng vì các biến dạng phía trên đường hầm có thể ảnh hưởng đến sự ổn định của các công trình và kết cấu lân cận.
Quan trắc hố đào
Các kỹ sư sử dụng thiết bị đo nghiêng để theo dõi sự ổn định của các hố đào sâu, qua đó nâng cao mức độ an toàn và hiệu quả trong quá trình thi công.
Quan trắc an toàn đập
Khi mực nước trong hồ chứa tăng lên, áp lực lớn của nước có thể gây ra những chuyển động rất nhỏ đối với nền đất và kết cấu đập.
Các thiết bị đo nghiêng được lắp đặt trên đập có thể giúp kỹ sư phát hiện sớm những thay đổi bất thường và cảnh báo các nguy cơ tiềm ẩn.
Ứng dụng trong đường sắt và hạ tầng
Quan trắc sạt lở
Các kỹ sư địa kỹ thuật sử dụng cảm biến nghiêng tại những khu vực có nguy cơ mất ổn định mái dốc do:
- Sạt lở đất.
- Dòng bùn đá.
- Đá rơi.
- Xói lở do lũ lụt.

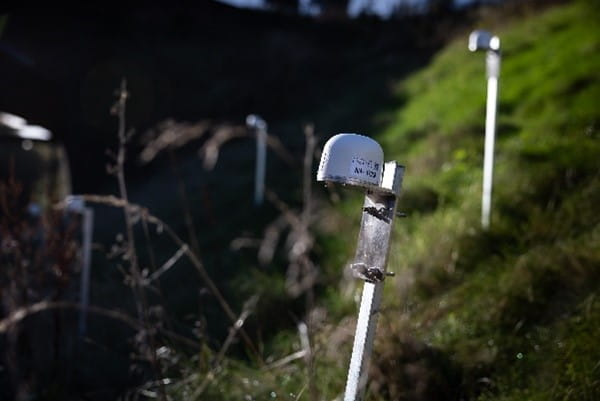

Cảm biến nghiêng thường được gắn trên các cọc kim loại để phát hiện chuyển động của các lớp đất nông.

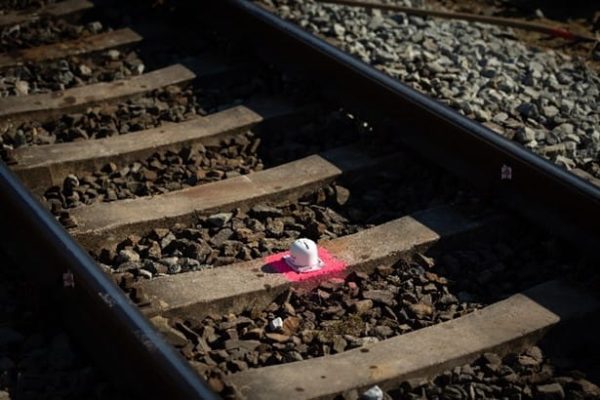

Quan trắc đường sắt
Nhờ độ bền cao và độ chính xác tốt, các thiết bị đo nghiêng hiện đại được sử dụng rộng rãi để theo dõi sự thay đổi hình học đường ray.
Từ dữ liệu đo độ nghiêng, có thể xác định hoặc tính toán các thông số hình học đường ray được công nhận quốc tế, bao gồm:
- Độ siêu cao (Cant).
- Độ xoắn đường ray (Twist).
- Độ lún lệch (Differential Settlement).

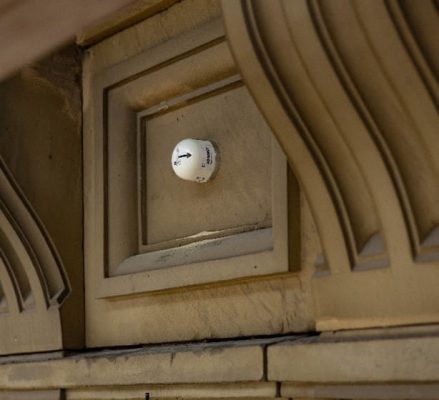

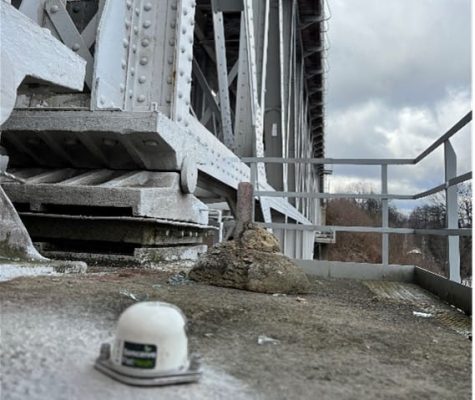

Quan trắc cầu, nhà và các công trình hạ tầng khác
Công nghệ đo độ nghiêng được công nhận là một phần quan trọng trong hệ thống quan trắc sức khỏe công trình (Structural Health Monitoring – SHM).
Thiết bị được sử dụng rộng rãi để thu thập dữ liệu dài hạn về tình trạng của tài sản và công trình, đặc biệt là các công trình đang có dấu hiệu cần đánh giá về tình trạng kỹ thuật hoặc tính toàn vẹn kết cấu.
Lựa chọn và triển khai thiết bị đo nghiêng
Việc lựa chọn cảm biến nghiêng phù hợp cho một dự án cần xem xét kỹ nhiều yếu tố, bao gồm:
Độ phân giải
Độ phân giải là mức thay đổi nhỏ nhất của đại lượng đo có thể tạo ra sự thay đổi nhận biết được trong tín hiệu đầu ra.
Độ phân giải cao đặc biệt quan trọng trong nhiều ứng dụng quan trắc kết cấu. Tuy nhiên, đối với việc phát hiện các chuyển động có biên độ lớn như sạt lở đất, yêu cầu về độ phân giải có thể không quá khắt khe.
Độ lặp lại
Độ lặp lại cho biết mức độ nhiễu của dữ liệu đo và là một chỉ số quan trọng để đánh giá độ chính xác của thiết bị trong cùng điều kiện đo lặp lại.
Điều kiện môi trường
Khi lựa chọn thiết bị đo nghiêng, cần xem xét các điều kiện môi trường tại vị trí lắp đặt, bao gồm:
- Sự thay đổi nhiệt độ.
- Rung động.
- Mức độ tiếp xúc với các yếu tố môi trường bên ngoài.
Một thiết bị đo nghiêng nên đạt tiêu chuẩn bảo vệ IP68/IP69K và có dải nhiệt độ hoạt động phù hợp, vượt qua các điều kiện nhiệt độ cao và thấp dự kiến tại công trường.
Khả năng truyền dữ liệu không dây
Cảm biến nghiêng phát huy hiệu quả cao nhất khi được triển khai như một phần của hệ thống quan trắc không dây.
Do đó, cần xem xét các yếu tố như:
- Khoảng cách tối đa giữa cảm biến và gateway truyền thông di động.
- Số lượng cảm biến có thể kết nối với mỗi gateway.
- Độ trễ giữa thời điểm dữ liệu được ghi nhận tại hiện trường và thời điểm dữ liệu được gửi đến người sử dụng.
Tuổi thọ pin
Cần đảm bảo tuổi thọ pin của thiết bị đo nghiêng có thể đáp ứng toàn bộ thời gian dự kiến của chương trình quan trắc.
Ngoài ra, cần tính đến các yếu tố ảnh hưởng đến hiệu suất pin, chẳng hạn như tần suất lấy mẫu và tần suất truyền dữ liệu.
Kết luận
Cảm biến nghiêng là một công cụ quan trọng trong các ứng dụng kỹ thuật xây dựng và quan trắc công trình. Khả năng đo chuyển động nghiêng với độ chính xác và độ lặp lại cao giúp cung cấp những thông tin giá trị về hành vi của nền đất và kết cấu công trình.
Việc tích hợp các thiết bị đo nghiêng không dây vào hệ thống quan trắc giúp kỹ sư có thể nhận dữ liệu và cảnh báo gần như theo thời gian thực từ các khu vực quan trắc từ xa. Điều này góp phần nâng cao mức độ an toàn, hiệu quả trong quá trình xây dựng, vận hành và bảo trì nhiều loại công trình hạ tầng.
