Quan trắc sạt lở đất là hoạt động theo dõi, đo lường và phân tích những thay đổi của đất, đá, địa hình và các yếu tố liên quan tại khu vực có nguy cơ sạt lở. Với sự phát triển của khoa học công nghệ, nhiều phương pháp quan trắc hiện đại đã được ứng dụng, từ đo đạc trực tiếp tại hiện trường đến sử dụng GNSS, cảm biến tự động, UAV, ảnh vệ tinh và hệ thống quan trắc từ xa.
Việc lựa chọn phương pháp quan trắc sạt lở đất phù hợp phụ thuộc vào đặc điểm địa hình, địa chất, phạm vi cần giám sát, mức độ nguy cơ và mục tiêu của từng dự án. Kết hợp nhiều phương pháp có thể cung cấp dữ liệu toàn diện hơn, hỗ trợ phát hiện biến động và phục vụ cảnh báo sớm.
1. Quan trắc sạt lở đất bằng phương pháp đo đạc thủ công

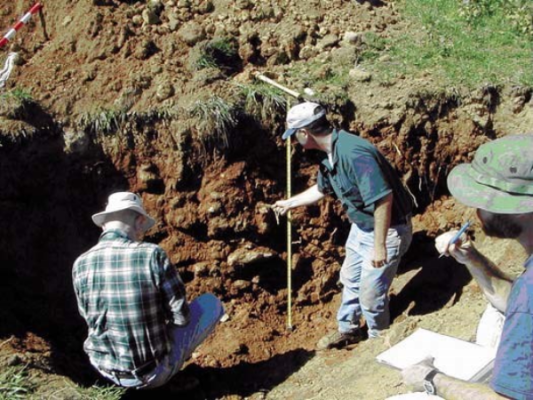

Đo đạc thủ công là một trong những phương pháp truyền thống được sử dụng để theo dõi biến động địa hình và công trình. Nhân viên kỹ thuật sẽ tiến hành khảo sát thực địa, xác định các điểm cần theo dõi và thực hiện đo đạc theo chu kỳ.
Các dấu hiệu có thể được ghi nhận gồm:
- Vết nứt trên mặt đất.
- Sự dịch chuyển của đất đá.
- Thay đổi độ dốc.
- Biến dạng mái taluy.
- Hiện tượng sụt lún.
- Sự thay đổi dòng chảy hoặc địa hình xung quanh.
Phương pháp này có ưu điểm là có thể kết hợp trực tiếp với khảo sát hiện trường. Tuy nhiên, dữ liệu thường chỉ phản ánh trạng thái tại thời điểm đo và phụ thuộc nhiều vào tần suất kiểm tra cũng như điều kiện tiếp cận khu vực.
2. Quan trắc bằng cảm biến đo chuyển vị
Cảm biến chuyển vị được sử dụng để theo dõi sự dịch chuyển của đất, đá hoặc các điểm quan trắc trên mái dốc.
Thiết bị có thể ghi nhận sự thay đổi vị trí theo thời gian. Khi được kết nối với hệ thống thu thập dữ liệu, các thông số có thể được cập nhật tự động và truyền về trung tâm quản lý.
Theo dõi chuyển vị liên tục giúp xác định xu hướng biến dạng của khu vực. Nếu tốc độ dịch chuyển thay đổi đáng kể, dữ liệu có thể được sử dụng để phục vụ quá trình đánh giá nguy cơ.
Đây là phương pháp có giá trị đối với những khu vực cần theo dõi chuyển động của đất đá trong thời gian dài.
3. Quan trắc độ nghiêng
Quan trắc độ nghiêng sử dụng cảm biến nghiêng để theo dõi sự thay đổi góc của đất, mái dốc hoặc các cấu trúc liên quan.
Khi một khu vực bắt đầu biến dạng, độ nghiêng có thể thay đổi. Cảm biến sẽ ghi nhận sự thay đổi này và cung cấp dữ liệu theo thời gian.

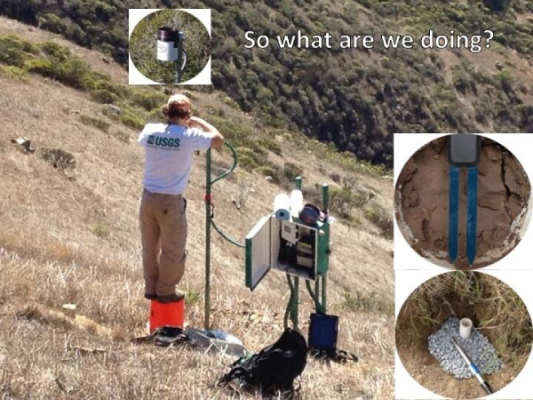

Phương pháp quan trắc độ nghiêng thường được kết hợp với cảm biến chuyển vị, cảm biến mưa và các thiết bị khác. Việc kết hợp nhiều thông số giúp có thêm cơ sở để đánh giá tình trạng ổn định của khu vực.
4. Quan trắc bằng thiết bị đo mưa
Mưa lớn và mưa kéo dài là những yếu tố cần được xem xét khi đánh giá nguy cơ sạt lở đất. Vì vậy, đo lượng mưa thường là một thành phần quan trọng trong hệ thống quan trắc.
Thiết bị đo mưa tự động có thể ghi nhận:
- Lượng mưa trong từng khoảng thời gian.
- Cường độ mưa.
- Tổng lượng mưa tích lũy.
- Diễn biến mưa theo thời gian.
Dữ liệu lượng mưa có thể được kết hợp với thông tin về độ ẩm đất, chuyển vị và địa chất để hỗ trợ đánh giá điều kiện có khả năng làm gia tăng nguy cơ sạt lở.
Tuy nhiên, lượng mưa chỉ là một trong nhiều yếu tố ảnh hưởng đến sạt lở. Không nên sử dụng một thông số mưa đơn lẻ để kết luận về nguy cơ tại mọi khu vực.
5. Quan trắc độ ẩm đất
Độ ẩm là một thông số quan trọng trong nghiên cứu và giám sát điều kiện đất tại khu vực có nguy cơ sạt lở. Cảm biến độ ẩm đất giúp ghi nhận sự thay đổi lượng nước trong đất theo thời gian.
Khi xảy ra mưa kéo dài, lượng nước trong đất có thể tăng. Việc theo dõi độ ẩm giúp cung cấp thêm dữ liệu để đánh giá sự thay đổi của điều kiện địa kỹ thuật.
Cảm biến độ ẩm thường được triển khai tại các độ sâu khác nhau tùy mục tiêu quan trắc. Dữ liệu thu được có thể kết hợp với lượng mưa và các thông số khác để xây dựng hồ sơ diễn biến của khu vực.
6. Quan trắc áp lực nước trong đất
Áp lực nước trong đất là một thông số thường được theo dõi trong các hệ thống quan trắc địa kỹ thuật. Thiết bị đo áp lực nước có thể cung cấp thông tin về sự thay đổi áp lực nước trong nền đất.
Khi điều kiện thủy văn thay đổi, áp lực nước trong đất cũng có thể thay đổi và ảnh hưởng đến trạng thái ổn định của mái dốc. Do đó, dữ liệu này có thể hỗ trợ các chuyên gia phân tích điều kiện địa kỹ thuật.
Phương pháp này đặc biệt hữu ích tại những khu vực cần nghiên cứu sâu về mối quan hệ giữa nước trong đất và sự ổn định của mái dốc.
7. Quan trắc bằng GNSS
GNSS là công nghệ định vị vệ tinh được sử dụng rộng rãi trong đo đạc và giám sát biến dạng địa hình.
Các thiết bị GNSS được đặt tại những vị trí cần theo dõi để xác định tọa độ theo thời gian. Khi vị trí của điểm quan trắc thay đổi, dữ liệu có thể được sử dụng để xác định hướng và mức độ dịch chuyển.
Ưu điểm của GNSS là khả năng theo dõi chuyển động của các điểm trên phạm vi tương đối rộng. Khi kết hợp với dữ liệu từ các cảm biến khác, GNSS có thể trở thành một thành phần quan trọng của hệ thống quan trắc sạt lở đất.

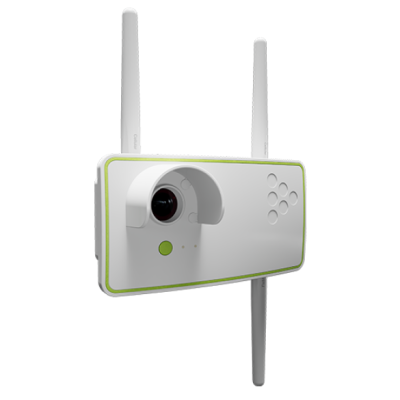

Xem chi tiết: Camera quan trắc công trình không dây FlatMesh – Senceive
8. Quan trắc bằng trạm toàn đạc điện tử
Trạm toàn đạc điện tử có thể được sử dụng để đo góc và khoảng cách đến các điểm quan trắc. Qua nhiều lần đo, kỹ thuật viên có thể xác định sự thay đổi vị trí của các điểm trên khu vực cần giám sát.
Phương pháp này cho phép thu thập dữ liệu hình học với độ chính xác cao khi được triển khai đúng quy trình. Tuy nhiên, thiết bị cần có vị trí quan sát phù hợp và thường yêu cầu nhân sự kỹ thuật thực hiện hoặc quản lý quá trình đo.
Trạm toàn đạc có thể được sử dụng độc lập hoặc kết hợp với GNSS và các phương pháp quan trắc khác.
9. Quan trắc bằng InSAR
InSAR (Interferometric Synthetic Aperture Radar) là phương pháp sử dụng dữ liệu radar vệ tinh để phát hiện và theo dõi những biến dạng trên bề mặt Trái Đất.
Thông qua việc phân tích dữ liệu radar thu được tại các thời điểm khác nhau, InSAR có thể hỗ trợ xác định những khu vực có dấu hiệu dịch chuyển hoặc biến dạng.
Một ưu điểm của phương pháp này là khả năng giám sát trên phạm vi rộng, phù hợp với việc khảo sát các khu vực có địa hình phức tạp hoặc khó tiếp cận trực tiếp.
Tuy nhiên, dữ liệu InSAR cần được xử lý và phân tích chuyên môn. Điều kiện địa hình, lớp phủ bề mặt và chất lượng dữ liệu có thể ảnh hưởng đến kết quả quan trắc.

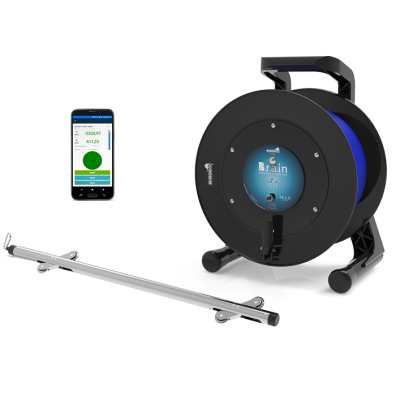

Xem chi tiết: Hệ thống đo nghiêng Inclinometer MEMS B.R.A.I.N
10. Quan trắc bằng UAV
Thiết bị bay không người lái (UAV/Drone) ngày càng được ứng dụng trong khảo sát và quan trắc địa hình.
UAV có thể được trang bị camera quang học hoặc các thiết bị cảm biến phù hợp để thu thập hình ảnh khu vực sạt lở. Từ dữ liệu thu được, có thể xây dựng bản đồ địa hình, mô hình 3D hoặc so sánh sự thay đổi của khu vực qua các thời điểm.
Phương pháp này đặc biệt hữu ích tại những khu vực rộng hoặc khó tiếp cận bằng phương tiện mặt đất. Tuy nhiên, việc vận hành UAV cần tuân thủ các quy định liên quan và phụ thuộc vào điều kiện thời tiết, địa hình cũng như yêu cầu kỹ thuật của từng nhiệm vụ.
11. Quan trắc bằng camera giám sát
Camera là phương pháp trực quan giúp theo dõi liên tục tình trạng khu vực có nguy cơ sạt lở.
Hình ảnh từ camera có thể hỗ trợ phát hiện:
- Vết nứt mới xuất hiện.
- Đất đá rơi xuống.
- Thay đổi bề mặt mái dốc.
- Biến đổi dòng chảy.
- Hiện tượng sạt trượt đang diễn ra.
Camera có thể được kết nối với hệ thống truyền dữ liệu từ xa, cho phép người quản lý quan sát hình ảnh mà không cần thường xuyên có mặt tại hiện trường.
Khi kết hợp camera với cảm biến chuyển vị, độ nghiêng và lượng mưa, hệ thống có thể cung cấp cả dữ liệu định lượng và hình ảnh thực tế.

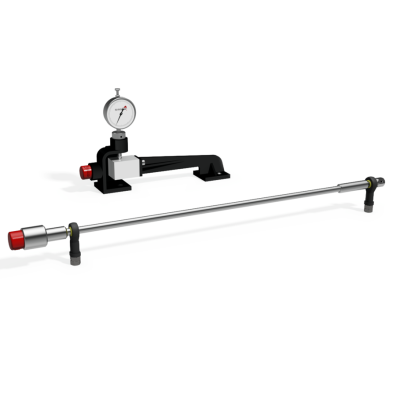

Xem chi tiết: Thiết bị đo khe nứt cơ học Crackmeter
12. Quan trắc bằng công nghệ LiDAR
LiDAR sử dụng tia laser để đo khoảng cách và thu thập thông tin về bề mặt địa hình. Dữ liệu LiDAR có thể được sử dụng để tạo mô hình địa hình có độ chi tiết cao.
Trong quan trắc sạt lở đất, LiDAR có thể hỗ trợ:
- Khảo sát địa hình.
- Xác định khu vực có địa hình dốc.
- Phát hiện thay đổi địa hình.
- So sánh mô hình địa hình giữa các thời điểm.
- Hỗ trợ xây dựng bản đồ nguy cơ.
LiDAR có thể được tích hợp trên máy bay, UAV hoặc các hệ thống đo đạc khác tùy mục đích sử dụng.
13. Kết hợp nhiều phương pháp quan trắc
Không có một phương pháp duy nhất phù hợp cho mọi khu vực sạt lở. Trong thực tế, kết hợp nhiều phương pháp quan trắc sạt lở đất thường giúp cung cấp thông tin đầy đủ hơn.
Ví dụ, một hệ thống có thể kết hợp:
Cảm biến chuyển vị + cảm biến nghiêng + đo mưa + cảm biến độ ẩm + GNSS + camera.
Trong đó, mỗi thiết bị đảm nhận một nhóm thông tin khác nhau. Dữ liệu được tập trung về một nền tảng để theo dõi và phân tích.
Việc kết hợp dữ liệu giúp hạn chế việc đánh giá nguy cơ chỉ dựa trên một thông số. Đồng thời, các dữ liệu thu thập theo thời gian có thể tạo thành cơ sở phục vụ nghiên cứu và đánh giá diễn biến của khu vực.
14. Các tiêu chí lựa chọn phương pháp quan trắc sạt lở đất
Khi xây dựng hệ thống quan trắc, cần xem xét nhiều yếu tố thay vì chỉ lựa chọn thiết bị có độ chính xác cao.
- Đặc điểm địa hình: Khu vực đồi núi, taluy đường, bờ sông hay công trường xây dựng sẽ có yêu cầu quan trắc khác nhau.
- Đặc điểm địa chất: Loại đất đá, cấu trúc địa chất và điều kiện thủy văn ảnh hưởng đến việc lựa chọn thông số cần theo dõi.
- Phạm vi quan trắc: Khu vực nhỏ có thể sử dụng mạng lưới cảm biến tại chỗ, trong khi khu vực rộng có thể cần kết hợp GNSS, UAV hoặc dữ liệu vệ tinh.
- Tần suất quan trắc: Nếu khu vực có nguy cơ cao, hệ thống có thể cần theo dõi với tần suất lớn hoặc liên tục. Đối với khảo sát dài hạn, chu kỳ đo có thể được thiết kế phù hợp với mục tiêu nghiên cứu.
- Khả năng truyền dữ liệu: Tại khu vực vùng sâu, vùng xa, cần lựa chọn phương thức truyền dữ liệu phù hợp với hạ tầng viễn thông và nguồn điện hiện có.
- Điều kiện bảo trì: Thiết bị cần có khả năng hoạt động phù hợp với môi trường ngoài trời và được kiểm tra, bảo trì định kỳ để duy trì chất lượng dữ liệu.
15. Vai trò của quan trắc trong cảnh báo sạt lở đất
Mục tiêu của quan trắc không chỉ là thu thập dữ liệu mà còn cung cấp thông tin phục vụ đánh giá và cảnh báo nguy cơ sạt lở đất.
Một hệ thống cảnh báo có thể hoạt động theo quy trình:
Thu thập dữ liệu → Truyền dữ liệu → Phân tích → Đánh giá ngưỡng → Cảnh báo.
Khi một hoặc nhiều thông số có sự thay đổi bất thường, hệ thống có thể gửi thông báo đến đơn vị quản lý để kiểm tra và triển khai phương án ứng phó phù hợp.
Tuy nhiên, ngưỡng cảnh báo cần được xây dựng dựa trên điều kiện cụ thể của từng khu vực và cần có sự tham gia của các chuyên gia địa kỹ thuật, địa chất, khí tượng hoặc lĩnh vực liên quan. Quan trắc cung cấp dữ liệu quan trọng nhưng không thay thế hoàn toàn việc khảo sát và đánh giá chuyên môn.
16. Xu hướng phát triển của quan trắc sạt lở đất
Trong thời gian tới, hệ thống quan trắc sạt lở đất có xu hướng phát triển theo hướng tự động hóa và kết nối nhiều nguồn dữ liệu.
IoT cho phép nhiều cảm biến được kết nối thành một mạng lưới. Điện toán đám mây hỗ trợ lưu trữ và quản lý lượng dữ liệu lớn. AI và các thuật toán phân tích dữ liệu có thể hỗ trợ nhận diện xu hướng hoặc phát hiện bất thường.
Bên cạnh đó, sự kết hợp giữa dữ liệu cảm biến mặt đất, GNSS, UAV, LiDAR, camera và ảnh vệ tinh có thể mở rộng khả năng giám sát từ quy mô điểm đến quy mô khu vực.
Xu hướng này hướng đến một hệ thống quan trắc có khả năng thu thập dữ liệu liên tục, quản lý tập trung và cung cấp thông tin nhanh chóng cho công tác phòng chống thiên tai.
Có nhiều phương pháp quan trắc sạt lở đất phổ biến hiện nay, từ khảo sát thủ công, cảm biến chuyển vị, cảm biến nghiêng, đo mưa, đo độ ẩm đến GNSS, InSAR, UAV, LiDAR và camera giám sát. Mỗi phương pháp có ưu điểm, giới hạn và phạm vi ứng dụng riêng.
Việc lựa chọn phương pháp cần dựa trên điều kiện địa hình, địa chất, phạm vi giám sát, mục tiêu quan trắc và khả năng vận hành thực tế. Đặc biệt, kết hợp nhiều nguồn dữ liệu có thể giúp nâng cao khả năng theo dõi biến động và cung cấp cơ sở tốt hơn cho công tác đánh giá nguy cơ.
Khi được triển khai đúng kỹ thuật và kết hợp với dữ liệu khí tượng, địa chất cùng đánh giá chuyên môn, quan trắc sạt lở đất có thể đóng vai trò quan trọng trong việc phát hiện biến động, hỗ trợ cảnh báo sớm và chủ động ứng phó với thiên tai.
