Cầu giao thông là công trình hạ tầng quan trọng, thường xuyên chịu tác động từ tải trọng phương tiện, điều kiện thời tiết và các yếu tố môi trường. Để đảm bảo an toàn và kéo dài tuổi thọ công trình, việc theo dõi tình trạng kết cấu cần được thực hiện thường xuyên, chính xác và có hệ thống. Hiện nay, ứng dụng công nghệ trong quan trắc và giám sát cầu đang trở thành giải pháp hiệu quả nhờ sự phát triển của cảm biến thông minh, Internet vạn vật (IoT), trí tuệ nhân tạo (AI) và hệ thống giám sát dữ liệu tự động. Những công nghệ này giúp nâng cao khả năng phát hiện bất thường, hỗ trợ đánh giá trạng thái kết cấu và tối ưu công tác quản lý, bảo trì cầu giao thông.
1. Tổng quan về công nghệ quan trắc và giám sát cầu
Quan trắc cầu là quá trình đo đạc, thu thập và phân tích các thông số kỹ thuật nhằm theo dõi sự thay đổi của kết cấu trong quá trình thi công và khai thác. Các thông số thường được quan tâm bao gồm độ võng, chuyển vị, biến dạng, dao động, độ nghiêng, độ lún và nhiệt độ.
Trước đây, công tác quan trắc chủ yếu dựa vào phương pháp đo đạc thủ công hoặc thiết bị đo được vận hành theo từng đợt. Cách tiếp cận này có thể đáp ứng yêu cầu của một số công trình, nhưng gặp hạn chế khi cần giám sát liên tục, theo dõi nhiều vị trí hoặc phát hiện nhanh những biến động bất thường.
Sự phát triển của công nghệ đã tạo điều kiện triển khai các hệ thống quan trắc hiện đại, kết hợp cảm biến, thiết bị thu thập dữ liệu, đường truyền thông tin và phần mềm phân tích. Dữ liệu được cập nhật theo chu kỳ hoặc liên tục tùy theo cấu hình, giúp đơn vị quản lý theo dõi tình trạng công trình thuận tiện hơn.
Đặc biệt, đối với cầu nhịp lớn, cầu dây văng, cầu treo và những công trình có điều kiện khai thác phức tạp, công nghệ quan trắc hiện đại giúp tăng cường khả năng giám sát và cung cấp dữ liệu phục vụ đánh giá sức khỏe kết cấu cầu.

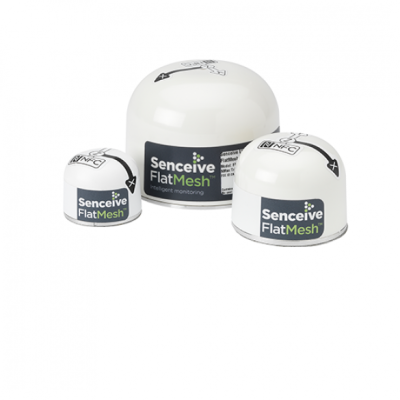

Xem chi tiết: Cảm biến đo nghiêng 3 trục Nano không dây
2. Các công nghệ được ứng dụng trong quan trắc và giám sát cầu hiện nay

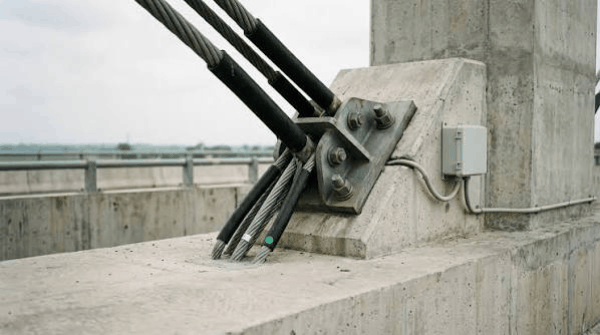

2.1. Công nghệ cảm biến thông minh
Cảm biến là thành phần quan trọng trong hệ thống quan trắc cầu, có nhiệm vụ ghi nhận những thay đổi về trạng thái kết cấu và điều kiện môi trường.
Tùy theo mục tiêu giám sát, hệ thống có thể sử dụng các loại cảm biến sau:
- Cảm biến biến dạng: Theo dõi sự thay đổi chiều dài hoặc hình dạng của cấu kiện dưới tác động của tải trọng và môi trường.
- Cảm biến gia tốc: Ghi nhận dao động của kết cấu, hỗ trợ phân tích đáp ứng động của cầu.
- Cảm biến chuyển vị: Đo sự dịch chuyển của các bộ phận kết cấu theo phương ngang hoặc phương đứng.
- Cảm biến độ nghiêng: Theo dõi sự thay đổi góc nghiêng của trụ cầu hoặc các cấu kiện được giám sát.
- Cảm biến nhiệt độ: Ghi nhận sự thay đổi nhiệt độ ảnh hưởng đến trạng thái làm việc của kết cấu.
- Cảm biến lực: Được sử dụng trong những ứng dụng phù hợp để theo dõi lực tại cáp, gối hoặc các bộ phận chịu lực.
Các cảm biến có thể được bố trí tại những vị trí quan trọng theo phương án quan trắc đã thiết kế. Dữ liệu thu thập giúp kỹ sư theo dõi sự biến đổi của công trình, so sánh với số liệu ban đầu và xác định những dấu hiệu cần kiểm tra.
Việc lựa chọn cảm biến cần căn cứ vào yêu cầu độ chính xác, dải đo, điều kiện môi trường và đặc điểm kết cấu của từng cây cầu.

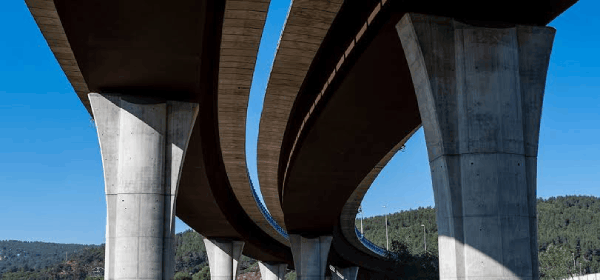

2.2. Ứng dụng Internet vạn vật (IoT)
Internet vạn vật (IoT) cho phép kết nối các cảm biến và thiết bị thu thập dữ liệu với nền tảng quản lý thông qua mạng truyền thông phù hợp.
Trong hệ thống quan trắc cầu, các cảm biến được lắp đặt tại những vị trí cần giám sát. Dữ liệu sau khi thu thập sẽ được truyền về bộ xử lý trung tâm hoặc nền tảng phần mềm để lưu trữ, hiển thị và phân tích.
Công nghệ IoT mang lại một số lợi ích nổi bật:
- Thu thập dữ liệu từ nhiều vị trí trên cầu.
- Hỗ trợ giám sát từ xa mà không cần đến hiện trường liên tục.
- Cập nhật thông số theo chu kỳ hoặc gần thời gian thực, tùy cấu hình.
- Hỗ trợ phát hiện các giá trị bất thường và gửi cảnh báo.
- Lưu trữ dữ liệu phục vụ phân tích xu hướng dài hạn.
Đối với những cây cầu có quy mô lớn hoặc nằm tại khu vực khó tiếp cận, hệ thống IoT giúp giảm khối lượng công việc thu thập dữ liệu thủ công. Tuy nhiên, hiệu quả triển khai phụ thuộc vào chất lượng đường truyền, nguồn điện, khả năng bảo vệ thiết bị và phương án dự phòng khi hệ thống gặp sự cố.
2.3. Trí tuệ nhân tạo (AI) trong phân tích dữ liệu quan trắc
Trí tuệ nhân tạo đang mở ra nhiều khả năng mới trong việc xử lý và phân tích dữ liệu quan trắc công trình. Khi hệ thống cảm biến tạo ra lượng dữ liệu lớn theo thời gian, AI có thể hỗ trợ nhận diện xu hướng biến động, phát hiện mẫu dữ liệu bất thường và xác định những khu vực cần ưu tiên kiểm tra.
Trong quan trắc cầu, các thuật toán học máy có thể được sử dụng để phân tích dữ liệu dao động, biến dạng, nhiệt độ và chuyển vị. Khi được xây dựng và kiểm chứng bằng dữ liệu phù hợp, mô hình có thể hỗ trợ phân biệt những biến động thông thường với các dấu hiệu khác biệt cần xem xét.
Ví dụ, dữ liệu dao động của cầu có thể thay đổi theo tải trọng phương tiện, tốc độ gió hoặc nhiệt độ. AI có thể hỗ trợ phân tích mối quan hệ giữa các yếu tố này và phản ứng của kết cấu, qua đó giúp kỹ sư xác định những thay đổi đáng chú ý.
Tuy nhiên, kết quả phân tích từ AI không thể tự động thay thế đánh giá của kỹ sư kết cấu. Những cảnh báo quan trọng cần được xác minh bằng dữ liệu đo, kiểm tra hiện trường và phương pháp đánh giá chuyên môn phù hợp.
2.4. Công nghệ quét laser 3D
Quét laser 3D là công nghệ sử dụng tia laser để thu thập dữ liệu hình học của công trình, tạo ra tập hợp điểm không gian mô tả bề mặt và hình dạng kết cấu.
Trong giám sát cầu, công nghệ này có thể được sử dụng để khảo sát hiện trạng dầm, trụ, mố, mặt cầu và những bộ phận có hình học phức tạp. Dữ liệu quét giúp xây dựng mô hình ba chiều, hỗ trợ so sánh hiện trạng với hồ sơ thiết kế hoặc kết quả khảo sát ở những thời điểm khác nhau.
Một số ứng dụng tiêu biểu của quét laser 3D gồm:
- Khảo sát hình học tổng thể của cầu.
- Ghi nhận hiện trạng kết cấu phục vụ kiểm tra và bảo trì.
- Phát hiện sai lệch hình học khi so sánh các bộ dữ liệu phù hợp.
- Hỗ trợ lập mô hình số phục vụ quản lý công trình.
- Cung cấp dữ liệu nền cho công tác đánh giá biến dạng.
Để theo dõi những chuyển vị nhỏ theo thời gian, dữ liệu quét cần được đăng ký, căn chỉnh và đối chiếu bằng hệ thống tọa độ ổn định, với độ chính xác đáp ứng mục tiêu đo. Công nghệ này thường phát huy hiệu quả khi kết hợp với các phương pháp đo đạc và cảm biến chuyên dụng.
2.5. Công nghệ GNSS trong quan trắc chuyển vị cầu
Hệ thống vệ tinh định vị toàn cầu (GNSS) có thể được ứng dụng để theo dõi vị trí của những điểm quan trắc trên cầu, đặc biệt khi cần giám sát chuyển vị tại các công trình lớn.
Các thiết bị GNSS được bố trí tại những vị trí phù hợp để thu thập dữ liệu tọa độ theo thời gian. Qua quá trình xử lý và phân tích, kỹ sư có thể đánh giá sự thay đổi vị trí của các điểm đo theo phương ngang hoặc phương đứng, tùy cấu hình hệ thống và điều kiện quan trắc.
Công nghệ GNSS có tiềm năng ứng dụng tại cầu dây văng, cầu treo và những công trình có nhịp lớn. Tuy nhiên, độ chính xác phụ thuộc vào thiết bị, phương pháp xử lý, điều kiện thu tín hiệu vệ tinh và môi trường xung quanh.
Do đó, GNSS cần được lựa chọn theo yêu cầu cụ thể của dự án và có thể kết hợp với đo đạc trắc địa hoặc cảm biến chuyển vị để tăng độ tin cậy.
2.6. Công nghệ camera và thị giác máy tính
Camera chuyên dụng kết hợp với công nghệ xử lý ảnh có thể hỗ trợ giám sát hiện trạng cầu và theo dõi một số dạng biến đổi trên bề mặt kết cấu.
Thông qua hình ảnh hoặc video được ghi nhận theo thời gian, phần mềm thị giác máy tính có thể hỗ trợ nhận diện các dấu hiệu như vết nứt bề mặt, bong tróc bê tông hoặc sự thay đổi hình học trong điều kiện quan sát phù hợp.
Công nghệ này có thể giúp giảm thời gian kiểm tra tại những vị trí dễ quan sát, đồng thời lưu trữ hình ảnh để so sánh hiện trạng qua các đợt khảo sát.
Tuy nhiên, chất lượng kết quả phụ thuộc vào độ phân giải hình ảnh, điều kiện ánh sáng, góc chụp, khoảng cách và chất lượng thuật toán. Những dấu hiệu được hệ thống nhận diện cần được chuyên gia xác minh trước khi đưa ra kết luận về mức độ hư hỏng hoặc an toàn kết cấu.

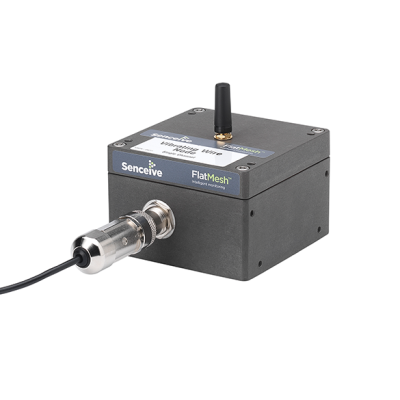

Xem chi tiết: Bộ ghi dữ liệu cảm biến dây rung không dây VWSN – Senceive
3. Hệ thống quan trắc cầu tự động hoạt động như thế nào?
Hệ thống quan trắc cầu tự động thường được cấu thành từ nhiều thành phần phối hợp với nhau để thu thập, truyền tải, xử lý và hiển thị dữ liệu.
Bước 1: Thu thập dữ liệu từ cảm biến
Các cảm biến được lắp đặt tại những vị trí quan trọng của cầu để ghi nhận các thông số như chuyển vị, biến dạng, gia tốc và nhiệt độ. Tần suất đo được xác định dựa trên yêu cầu giám sát và đặc điểm của công trình.
Bước 2: Truyền dữ liệu về trung tâm
Dữ liệu được gửi thông qua hệ thống truyền dẫn có dây hoặc không dây đến bộ thu thập dữ liệu và máy chủ. Tùy thiết kế, thông tin có thể được truyền liên tục, theo chu kỳ hoặc lưu trữ tại chỗ trước khi đồng bộ.
Bước 3: Xử lý và kiểm tra chất lượng dữ liệu
Phần mềm tiếp nhận dữ liệu, kiểm tra tính hợp lệ và hỗ trợ phát hiện những giá trị bất thường. Việc kiểm soát chất lượng giúp hạn chế ảnh hưởng của lỗi cảm biến, mất kết nối hoặc nhiễu đo đến kết quả phân tích.
Bước 4: Phân tích và hiển thị kết quả
Các thông số được thể hiện dưới dạng bảng số liệu, biểu đồ và báo cáo. Kỹ sư có thể so sánh dữ liệu theo thời gian, đánh giá xu hướng biến động và đối chiếu với các giới hạn kiểm soát đã xác định.
Bước 5: Cảnh báo và hỗ trợ xử lý
Khi thông số đo vượt ngưỡng được thiết lập hoặc xuất hiện xu hướng bất thường, hệ thống có thể gửi thông báo đến người phụ trách. Sau đó, đơn vị quản lý cần xác minh dữ liệu, kiểm tra hiện trường và quyết định biện pháp xử lý phù hợp.
Một hệ thống quan trắc tự động hiệu quả không chỉ phụ thuộc vào thiết bị hiện đại mà còn cần quy trình vận hành rõ ràng, bảo trì cảm biến định kỳ và phương án ứng phó khi phát hiện dấu hiệu mất an toàn.
Xem chi tiết: Cảm biến đo chuyển vị 3D Inclinometer trong lỗ khoan Dex – S
4. Những thông số cần giám sát trong hệ thống quan trắc cầu
Việc lựa chọn thông số quan trắc phụ thuộc vào loại kết cấu, quy mô công trình, điều kiện địa chất và mục tiêu quản lý. Một số chỉ tiêu quan trọng thường được xem xét bao gồm:
4.1. Độ võng và chuyển vị
Độ võng và chuyển vị phản ánh sự thay đổi hình học của kết cấu dưới tác động của tải trọng và môi trường. Theo dõi các thông số này giúp phát hiện xu hướng biến dạng và đánh giá phản ứng của cầu trong quá trình khai thác.
4.2. Biến dạng kết cấu
Biến dạng cung cấp thông tin về sự thay đổi hình dạng hoặc kích thước của cấu kiện. Khi kết hợp với dữ liệu tải trọng và nhiệt độ, kết quả đo có thể hỗ trợ đánh giá trạng thái làm việc của các bộ phận chịu lực.
4.3. Dao động và gia tốc
Dữ liệu dao động giúp phân tích phản ứng động của cầu trước tác động từ phương tiện giao thông, gió và các nguồn kích thích khác. Với những công trình phù hợp, việc theo dõi đặc trưng dao động theo thời gian còn hỗ trợ nhận diện những thay đổi trong trạng thái kết cấu.
4.4. Độ lún và chuyển vị nền móng
Độ lún và chuyển vị tại trụ, mố cầu có thể liên quan đến điều kiện nền đất, hệ thống móng và tác động môi trường. Quan trắc các thông số này giúp theo dõi sự thay đổi vị trí của các bộ phận quan trọng và hỗ trợ đánh giá nguy cơ phát sinh biến dạng.
4.5. Nhiệt độ và điều kiện môi trường
Nhiệt độ, độ ẩm, gió và các yếu tố môi trường có thể ảnh hưởng đến kết quả đo cũng như trạng thái làm việc của kết cấu. Việc theo dõi những yếu tố này giúp kỹ sư phân tích dữ liệu chính xác hơn và hạn chế nhầm lẫn giữa biến động theo điều kiện môi trường với dấu hiệu bất thường.
5. Lợi ích của việc ứng dụng công nghệ trong quan trắc và giám sát cầu
5.1. Nâng cao khả năng phát hiện bất thường
Công nghệ cảm biến và hệ thống giám sát tự động cho phép theo dõi thông số với tần suất phù hợp, giúp nhận biết sớm những thay đổi đáng chú ý. Nhờ đó, đơn vị quản lý có thêm cơ sở để tổ chức kiểm tra và đánh giá chuyên sâu khi cần thiết.
5.2. Tăng hiệu quả quản lý công trình
Dữ liệu được tập trung trên nền tảng quản lý giúp người phụ trách theo dõi tình trạng cầu từ xa, tra cứu lịch sử đo và so sánh kết quả giữa các thời điểm. Điều này hỗ trợ quá trình tổng hợp báo cáo và quản lý hồ sơ kỹ thuật.
5.3. Tối ưu công tác bảo trì
Thông tin quan trắc giúp xác định các vị trí cần ưu tiên kiểm tra, từ đó hỗ trợ lập kế hoạch bảo trì dựa trên tình trạng thực tế. Việc phát hiện sớm những dấu hiệu bất thường có thể hạn chế nguy cơ hư hỏng tiến triển và giảm chi phí xử lý phát sinh.
5.4. Hỗ trợ ra quyết định dựa trên dữ liệu
Thay vì chỉ dựa vào các đợt kiểm tra rời rạc, đơn vị quản lý có thể sử dụng chuỗi dữ liệu quan trắc để đánh giá xu hướng biến đổi của công trình. Khi kết hợp với hồ sơ thiết kế, kết quả kiểm định và thông tin khai thác, dữ liệu giúp nâng cao cơ sở khoa học cho các quyết định kỹ thuật.
5.5. Hỗ trợ đảm bảo an toàn giao thông
Khi phát hiện dấu hiệu có nguy cơ ảnh hưởng đến kết cấu, hệ thống quan trắc có thể giúp rút ngắn thời gian tiếp nhận thông tin và thúc đẩy quá trình kiểm tra. Các quyết định như hạn chế tải trọng, phân luồng hoặc tạm dừng khai thác cần được thực hiện dựa trên đánh giá chuyên môn và thẩm quyền quản lý.
6. Những khó khăn khi triển khai công nghệ quan trắc cầu
Mặc dù mang lại nhiều lợi ích, việc ứng dụng công nghệ trong quan trắc cầu vẫn có thể gặp một số thách thức.
- Chi phí đầu tư ban đầu: Hệ thống cảm biến, thiết bị truyền dẫn, phần mềm và hạ tầng lưu trữ có thể đòi hỏi nguồn kinh phí đáng kể, đặc biệt đối với công trình quy mô lớn.
- Điều kiện môi trường khắc nghiệt: Thiết bị lắp đặt ngoài trời phải chịu tác động của mưa, nắng, độ ẩm, rung động và nguy cơ ăn mòn. Vì vậy, cần lựa chọn thiết bị có khả năng bảo vệ phù hợp.
- Độ tin cậy của dữ liệu: Cảm biến có thể bị trôi số liệu, hư hỏng hoặc mất kết nối. Nếu không được kiểm tra và bảo trì, dữ liệu thu thập có thể không phản ánh chính xác trạng thái công trình.
- Khả năng tích hợp hệ thống: Các thiết bị từ nhiều nhà sản xuất có thể sử dụng giao thức và định dạng dữ liệu khác nhau, gây khó khăn khi tích hợp vào một nền tảng quản lý thống nhất.
- Yêu cầu về nhân lực chuyên môn: Việc phân tích dữ liệu, đánh giá bất thường và thiết lập ngưỡng cảnh báo đòi hỏi kiến thức về kết cấu cầu, đo lường và xử lý tín hiệu.
Để khắc phục những khó khăn này, cần xây dựng phương án quan trắc phù hợp với đặc điểm công trình, lựa chọn thiết bị theo yêu cầu kỹ thuật và tổ chức quy trình kiểm tra, bảo trì, quản lý dữ liệu một cách đồng bộ.
7. Xu hướng phát triển công nghệ quan trắc và giám sát cầu
Trong thời gian tới, công nghệ quan trắc cầu được kỳ vọng tiếp tục phát triển theo hướng tự động hóa, tích hợp dữ liệu và nâng cao khả năng phân tích.
7.1. Tích hợp nhiều công nghệ trong một hệ thống
Thay vì sử dụng một phương pháp riêng lẻ, các hệ thống hiện đại có xu hướng kết hợp cảm biến, đo đạc trắc địa, GNSS, camera và công nghệ quét 3D. Cách tiếp cận này giúp thu thập thông tin từ nhiều nguồn, hỗ trợ đánh giá toàn diện hơn về trạng thái công trình.
7.2. Kết hợp dữ liệu quan trắc với mô hình BIM và bản sao số
Mô hình thông tin công trình (BIM) có thể được sử dụng để quản lý dữ liệu hình học và thông tin kỹ thuật của cầu. Khi kết hợp với dữ liệu quan trắc, mô hình giúp liên kết thông số đo với từng bộ phận kết cấu.
Ở mức phát triển cao hơn, bản sao số (Digital Twin) có thể tích hợp dữ liệu từ cảm biến, hồ sơ công trình và mô hình phân tích để hỗ trợ theo dõi trạng thái cầu theo thời gian. Hiệu quả của giải pháp phụ thuộc vào chất lượng dữ liệu, khả năng tích hợp và mức độ cập nhật mô hình.
7.3. Phân tích dự báo và bảo trì chủ động
AI và các phương pháp phân tích dữ liệu có thể hỗ trợ nhận diện xu hướng bất thường, đánh giá nguy cơ và đề xuất vị trí cần kiểm tra. Khi có đủ dữ liệu chất lượng cao và mô hình được kiểm chứng, những công cụ này có thể góp phần chuyển từ bảo trì chủ yếu theo lịch cố định sang bảo trì dựa trên tình trạng thực tế.
Tuy nhiên, các dự báo cần được kiểm chứng bằng dữ liệu hiện trường và đánh giá chuyên môn trước khi sử dụng cho những quyết định quan trọng liên quan đến an toàn công trình.
8. Kinh nghiệm lựa chọn giải pháp quan trắc cầu phù hợp
Để lựa chọn giải pháp công nghệ hiệu quả, chủ đầu tư và đơn vị quản lý cần xem xét một số yếu tố sau:
- Đặc điểm kết cấu: Xác định loại cầu, quy mô, vật liệu, nhịp cầu và những bộ phận cần giám sát.
- Mục tiêu quan trắc: Làm rõ yêu cầu theo dõi chuyển vị, độ võng, dao động, biến dạng hay những thông số khác.
- Độ chính xác và tần suất đo: Lựa chọn thiết bị đáp ứng yêu cầu kỹ thuật và điều kiện khai thác thực tế.
- Khả năng giám sát từ xa: Xem xét nhu cầu truyền dữ liệu, cập nhật thông số và cảnh báo tự động.
- Khả năng mở rộng: Ưu tiên giải pháp có thể bổ sung cảm biến, tích hợp dữ liệu và nâng cấp phần mềm khi cần.
- Chi phí vòng đời: Đánh giá không chỉ chi phí đầu tư mà còn cả chi phí vận hành, hiệu chuẩn, bảo trì và thay thế thiết bị.
- Năng lực vận hành: Đảm bảo có nhân sự được đào tạo và quy trình xử lý rõ ràng khi hệ thống phát hiện dấu hiệu bất thường.
Một giải pháp quan trắc phù hợp cần cân bằng giữa yêu cầu kỹ thuật, mức độ rủi ro, ngân sách và năng lực vận hành, thay vì chỉ tập trung vào số lượng thiết bị hoặc mức độ hiện đại của công nghệ.
9. Kết luận
Ứng dụng công nghệ trong quan trắc và giám sát cầu là hướng đi quan trọng nhằm nâng cao hiệu quả quản lý và đảm bảo an toàn cho hạ tầng giao thông. Các giải pháp như cảm biến thông minh, IoT, trí tuệ nhân tạo, quét laser 3D, GNSS và camera phân tích hình ảnh giúp cải thiện khả năng thu thập dữ liệu, theo dõi biến động và phát hiện sớm những dấu hiệu cần kiểm tra.
Khi được triển khai đúng cách, hệ thống quan trắc hiện đại có thể hỗ trợ đánh giá trạng thái kết cấu, tối ưu kế hoạch bảo trì và cung cấp cơ sở dữ liệu cho công tác quản lý công trình lâu dài. Tuy nhiên, công nghệ chỉ phát huy hiệu quả khi đi kèm thiết kế quan trắc phù hợp, thiết bị đáng tin cậy, quy trình kiểm soát chất lượng dữ liệu và đội ngũ chuyên môn có năng lực.
Trong bối cảnh hạ tầng giao thông ngày càng phát triển, đầu tư vào các giải pháp quan trắc cầu phù hợp sẽ góp phần nâng cao chất lượng quản lý, duy trì độ bền công trình và hỗ trợ đảm bảo an toàn cho người tham gia giao thông.
