Cầu giao thông là công trình hạ tầng quan trọng, thường xuyên chịu tác động từ tải trọng phương tiện, điều kiện thời tiết và các yếu tố môi trường trong suốt quá trình khai thác. Theo thời gian, những tác động này có thể làm phát sinh biến dạng, chuyển vị hoặc suy giảm chất lượng kết cấu, ảnh hưởng đến độ bền và mức độ an toàn của công trình. Vì vậy, quan trắc cầu trở thành giải pháp cần thiết giúp theo dõi trạng thái kết cấu, phát hiện sớm các dấu hiệu bất thường và hỗ trợ công tác kiểm tra, bảo trì hiệu quả. Vậy quan trắc cầu là gì, có vai trò như thế nào trong việc đảm bảo an toàn công trình và những phương pháp nào đang được áp dụng phổ biến hiện nay?
1. Quan trắc cầu là gì?
Quan trắc cầu là quá trình đo đạc, theo dõi và phân tích các thông số kỹ thuật của kết cấu cầu trong quá trình thi công, khai thác và bảo trì. Hoạt động này nhằm đánh giá trạng thái làm việc của công trình, xác định những thay đổi về hình học, biến dạng, chuyển vị, dao động và các yếu tố có thể ảnh hưởng đến khả năng chịu lực của cầu.
Trong lĩnh vực xây dựng và hạ tầng giao thông, cầu là công trình chịu tác động thường xuyên từ tải trọng phương tiện, điều kiện thời tiết, nhiệt độ, độ ẩm và các yếu tố địa chất. Theo thời gian, những tác động này có thể làm thay đổi trạng thái kết cấu, gây ra hiện tượng nứt, lún, võng hoặc suy giảm khả năng chịu tải. Vì vậy, quan trắc cầu đóng vai trò quan trọng trong việc phát hiện sớm dấu hiệu bất thường và hỗ trợ đánh giá mức độ an toàn của công trình.
Tùy theo đặc điểm thiết kế, quy mô và yêu cầu kỹ thuật, hệ thống quan trắc cầu có thể bao gồm các thiết bị đo chuyển vị, cảm biến biến dạng, thiết bị đo độ nghiêng, cảm biến nhiệt độ, cảm biến gia tốc và các thiết bị đo đạc trắc địa. Dữ liệu thu thập được sẽ được tổng hợp, phân tích và so sánh với số liệu ban đầu hoặc giới hạn kiểm soát được xác định trong hồ sơ kỹ thuật.
Hiện nay, cùng với sự phát triển của công nghệ cảm biến và hệ thống giám sát tự động, quan trắc cầu ngày càng được ứng dụng rộng rãi nhằm nâng cao hiệu quả quản lý, bảo trì và đảm bảo an toàn cho các công trình giao thông.

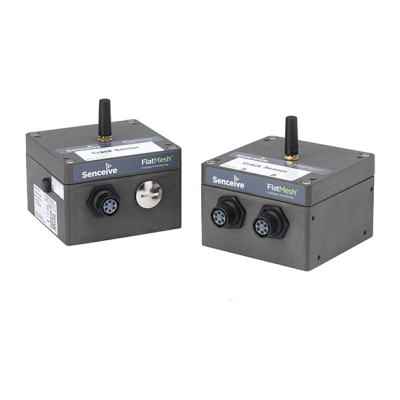

Xem chi tiết: Cảm biến đo khe nứt không dây Crack Sensor Node – Senceive
2. Tại sao cần thực hiện quan trắc cầu?
Cầu giao thông là một trong những hạng mục hạ tầng quan trọng, có ảnh hưởng trực tiếp đến hoạt động vận tải và an toàn của người tham gia giao thông. Trong suốt vòng đời công trình, kết cấu cầu phải chịu nhiều tác động khác nhau, từ tải trọng khai thác đến những biến đổi của môi trường và nền móng.
Việc quan trắc cầu giúp chủ đầu tư, đơn vị quản lý và các kỹ sư có cơ sở đánh giá tình trạng công trình dựa trên số liệu đo đạc thực tế thay vì chỉ dựa vào quan sát bằng mắt thường.
2.1. Phát hiện sớm các dấu hiệu bất thường của kết cấu
Một số hư hỏng của cầu có thể bắt đầu từ những thay đổi nhỏ như độ võng tăng, chuyển vị bất thường, biến dạng cục bộ hoặc dao động vượt quá xu hướng thông thường. Những thay đổi này không phải lúc nào cũng dễ dàng nhận biết bằng phương pháp kiểm tra trực quan.
Thông qua hệ thống quan trắc, các thông số kỹ thuật được đo đạc định kỳ hoặc liên tục, giúp phát hiện những biến động đáng chú ý trong quá trình thi công và khai thác cầu. Khi dữ liệu cho thấy dấu hiệu bất thường, đơn vị quản lý có thể tổ chức kiểm tra chuyên sâu để xác định nguyên nhân và đưa ra biện pháp xử lý phù hợp.
2.2. Đánh giá trạng thái làm việc của kết cấu cầu
Mỗi loại cầu có đặc điểm kết cấu và điều kiện làm việc khác nhau. Cầu dầm, cầu vòm, cầu dây văng và cầu treo có thể chịu ảnh hưởng khác nhau từ tải trọng, nhiệt độ và các tác động môi trường.
Quan trắc cầu cung cấp dữ liệu về độ võng, biến dạng, chuyển vị, dao động và những thông số liên quan đến trạng thái làm việc của kết cấu. Dựa trên kết quả đo, kỹ sư có thể đánh giá sự thay đổi của công trình theo thời gian, đối chiếu với mô hình tính toán và các tiêu chí kỹ thuật áp dụng.
Tuy nhiên, dữ liệu quan trắc cần được kết hợp với kiểm định, khảo sát hiện trạng và phân tích kết cấu khi cần thiết để đưa ra kết luận đầy đủ về khả năng chịu lực của cầu.
2.3. Hạn chế nguy cơ xảy ra sự cố công trình
Các sự cố liên quan đến kết cấu cầu có thể gây thiệt hại về người, tài sản và ảnh hưởng nghiêm trọng đến hoạt động giao thông. Việc theo dõi thường xuyên những thông số quan trọng giúp đơn vị quản lý nhận biết sớm các dấu hiệu có nguy cơ ảnh hưởng đến an toàn.
Khi phát hiện thông số vượt ngưỡng cảnh báo đã được thiết lập, hệ thống có thể phát tín hiệu để bộ phận chuyên môn kiểm tra và đánh giá. Tùy theo mức độ rủi ro, đơn vị quản lý có thể tăng tần suất theo dõi, tổ chức kiểm định bổ sung hoặc áp dụng biện pháp hạn chế khai thác theo đánh giá của cơ quan có thẩm quyền.
Quan trắc không thể loại bỏ hoàn toàn nguy cơ sự cố, nhưng là công cụ hỗ trợ quan trọng trong công tác phòng ngừa và quản lý rủi ro công trình.

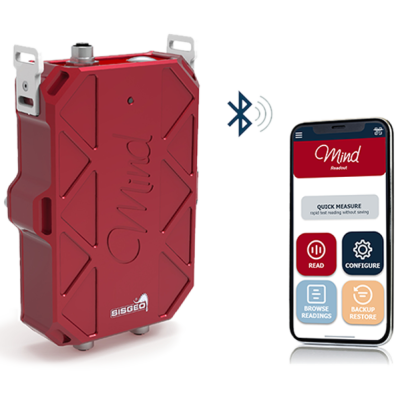

Xem chi tiết: Bộ đọc số liệu hiện trường đa kênh MIND
3. Các thông số quan trọng trong quan trắc cầu
Tùy theo loại cầu, điều kiện thi công và mục tiêu giám sát, hệ thống quan trắc có thể theo dõi nhiều thông số kỹ thuật khác nhau. Việc lựa chọn chỉ tiêu cần căn cứ vào thiết kế, yêu cầu của dự án và đặc điểm kết cấu.
3.1. Quan trắc chuyển vị và độ võng
Chuyển vị là sự thay đổi vị trí của một điểm hoặc bộ phận kết cấu so với vị trí tham chiếu. Độ võng phản ánh mức độ biến dạng của cấu kiện dưới tác động của tải trọng và các yếu tố liên quan.
Quan trắc chuyển vị và độ võng thường được áp dụng đối với dầm cầu, mặt cầu, trụ cầu và các bộ phận chịu lực quan trọng. Số liệu đo giúp theo dõi sự thay đổi hình học của công trình, xác định xu hướng biến dạng và đánh giá phản ứng của kết cấu trong các điều kiện khai thác khác nhau.
Các phương pháp đo có thể bao gồm đo đạc trắc địa, sử dụng cảm biến dịch chuyển hoặc ứng dụng công nghệ đo không tiếp xúc, tùy theo điều kiện thực tế.
3.2. Quan trắc biến dạng và ứng suất
Biến dạng là sự thay đổi hình dạng hoặc kích thước của vật liệu, cấu kiện khi chịu tác động của tải trọng và môi trường. Trong khi đó, ứng suất phản ánh trạng thái nội lực trên một đơn vị diện tích bên trong vật liệu.
Đối với các công trình cầu có yêu cầu giám sát kết cấu chặt chẽ, cảm biến biến dạng có thể được lắp đặt tại những vị trí được xác định qua tính toán và thiết kế quan trắc. Dữ liệu thu thập giúp đánh giá phản ứng của cấu kiện trước tải trọng khai thác, thay đổi nhiệt độ hoặc các tác động khác.
Kết quả quan trắc cần được phân tích theo đặc điểm vật liệu, điều kiện đo và phương pháp tính toán để tránh nhầm lẫn giữa biến dạng do tải trọng với biến dạng do nhiệt độ hoặc các yếu tố môi trường.
3.3. Quan trắc dao động cầu
Dao động là hiện tượng chuyển động lặp lại hoặc biến đổi theo thời gian của kết cấu dưới tác động của các nguồn kích thích như phương tiện giao thông, gió hoặc hoạt động thi công.
Thông qua cảm biến gia tốc và các thiết bị đo chuyên dụng, kỹ sư có thể thu thập dữ liệu dao động để phân tích đặc trưng đáp ứng động của cầu. Trong những chương trình giám sát chuyên sâu, các thông số như tần số dao động riêng, dạng dao động và mức độ suy giảm dao động có thể được sử dụng để hỗ trợ đánh giá sự thay đổi của trạng thái kết cấu.
Quan trắc dao động đặc biệt hữu ích đối với cầu nhịp lớn, cầu dây văng, cầu treo và những công trình chịu ảnh hưởng đáng kể từ tải trọng động hoặc gió.
3.4. Quan trắc lún và chuyển vị trụ, mố cầu
Lún và chuyển vị tại trụ, mố cầu có thể liên quan đến điều kiện địa chất, đặc điểm nền móng, tác động của nước và sự thay đổi tải trọng trong quá trình khai thác.
Quan trắc lún giúp xác định mức độ và xu hướng thay đổi cao độ của các điểm đo theo thời gian. Trong khi đó, quan trắc chuyển vị ngang hỗ trợ theo dõi sự dịch chuyển của trụ, mố hoặc các bộ phận kết cấu liên quan.
Các phương pháp thường sử dụng gồm đo cao hình học, đo đạc trắc địa chính xác, hệ thống định vị phù hợp và những thiết bị chuyên dụng khác. Dữ liệu cần được đối chiếu với mốc chuẩn ổn định và điều kiện địa chất để đánh giá chính xác nguyên nhân biến động.
3.5. Quan trắc nhiệt độ và các yếu tố môi trường
Nhiệt độ có thể làm kết cấu cầu giãn nở hoặc co lại, từ đó ảnh hưởng đến chuyển vị, biến dạng và trạng thái làm việc của các bộ phận liên kết. Ngoài ra, độ ẩm, mưa, gió, dòng chảy và điều kiện xâm thực cũng có thể tác động đến độ bền của công trình.
Việc sử dụng cảm biến nhiệt độ và các thiết bị đo môi trường giúp ghi nhận điều kiện thực tế tại khu vực cầu. Khi phân tích dữ liệu, kỹ sư có thể xem xét ảnh hưởng của môi trường để phân biệt những thay đổi có tính chu kỳ với các dấu hiệu bất thường cần kiểm tra.

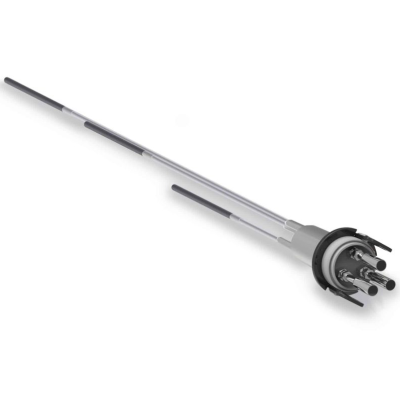

Xem chi tiết: Thiết bị đo biến dạng đa điểm trong lỗ khoan MPBX
4. Các phương pháp quan trắc cầu phổ biến hiện nay
Hiện nay, công tác quan trắc cầu được triển khai bằng nhiều phương pháp khác nhau. Mỗi phương pháp có ưu điểm và phạm vi ứng dụng riêng, tùy thuộc vào mục tiêu giám sát và điều kiện công trình.
4.1. Quan trắc bằng phương pháp trắc địa
Quan trắc trắc địa sử dụng các thiết bị như máy toàn đạc điện tử, máy thủy bình chính xác và các công nghệ đo đạc phù hợp để xác định tọa độ, cao độ và sự dịch chuyển của những điểm quan trắc trên công trình.
Phương pháp này thường được sử dụng để theo dõi độ lún, chuyển vị ngang, chuyển vị đứng và thay đổi hình học của kết cấu cầu. Ưu điểm là có thể kiểm soát nhiều điểm đo trên phạm vi rộng và cung cấp dữ liệu phục vụ đánh giá biến dạng tổng thể.
Tuy nhiên, độ chính xác của kết quả phụ thuộc vào thiết bị, quy trình đo, điều kiện môi trường và độ ổn định của hệ thống mốc tham chiếu.
4.2. Quan trắc bằng hệ thống cảm biến
Hệ thống cảm biến được lắp đặt tại các vị trí quan trọng nhằm ghi nhận những thông số như biến dạng, gia tốc, nhiệt độ, độ nghiêng hoặc chuyển vị. Tùy loại thiết bị, dữ liệu có thể được thu thập theo chu kỳ hoặc liên tục.
Ưu điểm của phương pháp này là khả năng theo dõi các biến động theo thời gian và cung cấp dữ liệu với tần suất cao. Khi được kết nối với bộ thu thập dữ liệu và phần mềm phân tích, hệ thống có thể hỗ trợ giám sát từ xa, phát hiện xu hướng bất thường và gửi cảnh báo theo cấu hình đã thiết lập.

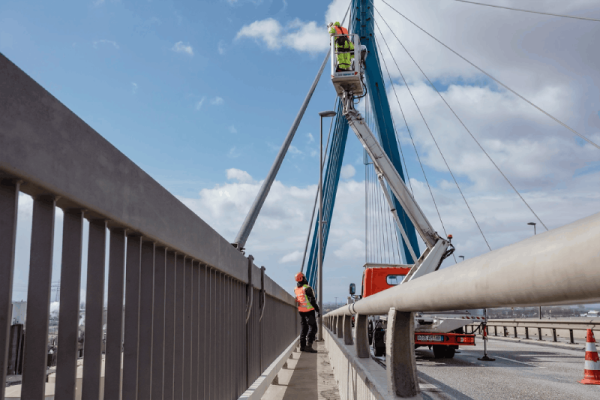

4.3. Quan trắc cầu tự động

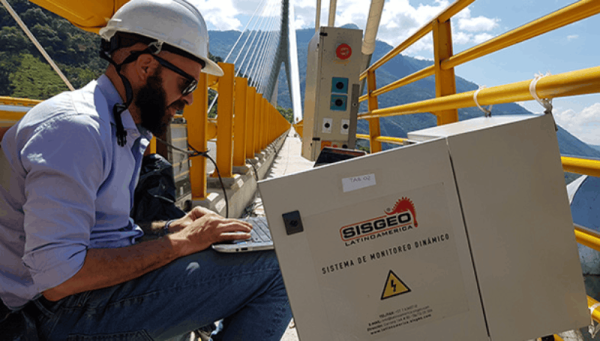

Quan trắc cầu tự động là phương pháp kết hợp các cảm biến, thiết bị thu thập dữ liệu, hệ thống truyền dẫn và phần mềm quản lý để tự động hóa quá trình giám sát.
Dữ liệu được cập nhật lên nền tảng quản lý, cho phép người phụ trách theo dõi thông số theo thời gian, xem biểu đồ biến động và đối chiếu với các ngưỡng kiểm soát. Tùy theo cấu hình, hệ thống có thể gửi thông báo qua phần mềm hoặc các kênh liên lạc khi xuất hiện dấu hiệu cần kiểm tra.
Giải pháp này phù hợp với các công trình có quy mô lớn, yêu cầu giám sát liên tục hoặc nằm tại những khu vực khó tổ chức đo thủ công thường xuyên.
4.4. Quan trắc kết hợp kiểm tra và kiểm định công trình
Bên cạnh các thiết bị đo đạc, công tác quan trắc cầu cần được phối hợp với hoạt động kiểm tra trực quan, khảo sát hiện trạng và kiểm định khi có yêu cầu.
Kiểm tra trực quan giúp nhận biết các dấu hiệu như nứt, bong tróc, ăn mòn cốt thép, hư hỏng khe co giãn hoặc gối cầu. Kiểm định chuyên sâu có thể sử dụng các phương pháp thử nghiệm và phân tích kết cấu để đánh giá tình trạng kỹ thuật, khả năng chịu lực hoặc mức độ an toàn.
Sự kết hợp giữa dữ liệu quan trắc và kết quả kiểm tra giúp nâng cao độ tin cậy của quá trình đánh giá, đồng thời hỗ trợ lựa chọn biện pháp sửa chữa và bảo trì phù hợp.
5. Quy trình quan trắc cầu đảm bảo độ chính xác
Để thu thập dữ liệu có độ tin cậy và phục vụ đúng mục tiêu quản lý, quá trình quan trắc cầu cần được triển khai theo một quy trình kỹ thuật phù hợp với từng công trình.
Bước 1: Khảo sát hiện trạng và xác định mục tiêu quan trắc
Đơn vị chuyên môn tiến hành khảo sát kết cấu, thu thập hồ sơ thiết kế, tài liệu thi công và thông tin về điều kiện khai thác. Từ đó, xác định các thông số cần theo dõi, vị trí đo, tần suất quan trắc và yêu cầu về độ chính xác.
Bước 2: Lập phương án và bố trí thiết bị
Dựa trên mục tiêu giám sát, kỹ sư lựa chọn phương pháp đo, thiết bị cảm biến, mốc tham chiếu và vị trí lắp đặt. Phương án cần tính đến điều kiện môi trường, khả năng tiếp cận, nguồn điện, truyền dữ liệu và yêu cầu bảo vệ thiết bị.
Bước 3: Lắp đặt, kiểm tra và thiết lập số liệu ban đầu
Các thiết bị được lắp đặt theo phương án đã phê duyệt, sau đó kiểm tra khả năng hoạt động và hiệu chuẩn khi cần thiết. Số liệu ban đầu được thu thập để làm cơ sở so sánh với những lần đo tiếp theo.
Bước 4: Thu thập và xử lý dữ liệu quan trắc
Dữ liệu được ghi nhận theo tần suất đã xác định, sau đó kiểm tra tính hợp lệ, loại bỏ hoặc đánh dấu những số liệu không đáng tin cậy theo quy trình kỹ thuật. Các kết quả được tổng hợp thành bảng số liệu, biểu đồ và báo cáo theo dõi.
Bước 5: Phân tích kết quả và đánh giá bất thường
Kỹ sư so sánh số liệu thực tế với giá trị ban đầu, giới hạn kiểm soát, yêu cầu thiết kế và các tiêu chí kỹ thuật có liên quan. Nếu phát hiện thay đổi đáng kể, cần kiểm tra điều kiện đo, xác minh dữ liệu và đánh giá nguyên nhân trước khi đưa ra kết luận.
Bước 6: Báo cáo và đề xuất biện pháp xử lý
Kết quả quan trắc được lập thành báo cáo, trong đó trình bày diễn biến các thông số, những dấu hiệu bất thường và kiến nghị xử lý nếu cần. Tùy mức độ rủi ro, đơn vị quản lý có thể tăng cường theo dõi, tổ chức kiểm tra bổ sung, thực hiện kiểm định hoặc triển khai biện pháp bảo trì phù hợp.
6. Ứng dụng công nghệ hiện đại trong quan trắc cầu
Sự phát triển của công nghệ đo lường và xử lý dữ liệu đang mở ra nhiều giải pháp mới cho hoạt động giám sát cầu. Thay vì chỉ thu thập số liệu theo từng đợt, nhiều hệ thống hiện nay có khả năng ghi nhận dữ liệu liên tục và hỗ trợ phân tích diễn biến của kết cấu theo thời gian.
6.1. Công nghệ IoT trong quan trắc cầu
Internet vạn vật (IoT) cho phép kết nối cảm biến, bộ thu thập dữ liệu và phần mềm quản lý thông qua hệ thống truyền dẫn phù hợp. Nhờ đó, dữ liệu từ nhiều vị trí trên cầu có thể được tập trung về một nền tảng để theo dõi và phân tích.
Giải pháp IoT giúp giảm nhu cầu thu thập số liệu thủ công tại những vị trí khó tiếp cận, đồng thời hỗ trợ phát hiện sớm các biến động cần chú ý. Tuy nhiên, hệ thống cần được thiết kế phù hợp về độ ổn định đường truyền, khả năng bảo mật, nguồn điện và phương án dự phòng.
6.2. Trí tuệ nhân tạo trong phân tích dữ liệu
Trí tuệ nhân tạo (AI) có thể được ứng dụng để phân tích khối lượng dữ liệu quan trắc lớn, nhận diện xu hướng biến động và phát hiện những mẫu dữ liệu khác thường so với trạng thái thông thường của công trình.
Khi được huấn luyện và kiểm chứng bằng dữ liệu phù hợp, các thuật toán có thể hỗ trợ kỹ sư ưu tiên những vị trí cần kiểm tra. Dù vậy, kết quả phân tích từ AI không thay thế việc xác minh dữ liệu, đánh giá chuyên môn hoặc kiểm định công trình theo quy định.
6.3. Giám sát và cảnh báo theo thời gian thực
Hệ thống giám sát theo thời gian thực cho phép cập nhật các thông số quan trắc lên giao diện quản lý, thể hiện diễn biến qua biểu đồ và phát cảnh báo khi giá trị đo đáp ứng điều kiện đã cài đặt.
Tính năng này giúp bộ phận vận hành nhanh chóng nhận biết các dấu hiệu cần chú ý, rút ngắn thời gian tiếp nhận thông tin và hỗ trợ ra quyết định. Để cảnh báo có hiệu quả, ngưỡng kiểm soát phải được xác định dựa trên thiết kế, đặc điểm kết cấu và đánh giá chuyên môn, đồng thời có quy trình xử lý rõ ràng khi cảnh báo xuất hiện.
7. Lợi ích của quan trắc cầu đối với công tác quản lý và bảo trì
Quan trắc cầu mang lại nhiều lợi ích trong suốt vòng đời công trình, từ giai đoạn thi công đến quá trình khai thác lâu dài.
- Thứ nhất, nâng cao khả năng kiểm soát an toàn công trình. Dữ liệu đo đạc giúp theo dõi trạng thái kết cấu và nhận biết sớm các thay đổi cần kiểm tra, qua đó hỗ trợ phòng ngừa rủi ro.
- Thứ hai, hỗ trợ lập kế hoạch bảo trì. Việc theo dõi diễn biến của các thông số giúp đơn vị quản lý xác định những vị trí cần ưu tiên kiểm tra, sửa chữa hoặc đánh giá chuyên sâu.
- Thứ ba, tối ưu chi phí quản lý. Dữ liệu quan trắc có thể giúp sử dụng nguồn lực kiểm tra và bảo trì hiệu quả hơn, hạn chế những hoạt động không cần thiết và giảm nguy cơ phát sinh chi phí lớn do phát hiện hư hỏng muộn.
- Thứ tư, cung cấp cơ sở dữ liệu phục vụ đánh giá công trình. Chuỗi số liệu được lưu trữ có hệ thống giúp kỹ sư so sánh trạng thái kết cấu qua các giai đoạn, phân tích xu hướng biến đổi và hỗ trợ công tác quản lý tài sản hạ tầng.
- Thứ năm, hỗ trợ công tác tổ chức giao thông. Khi xuất hiện dấu hiệu bất thường, kết quả quan trắc có thể cung cấp thông tin để cơ quan quản lý xem xét phương án kiểm tra, hạn chế tải trọng hoặc điều chỉnh tổ chức giao thông theo đánh giá kỹ thuật và thẩm quyền.
8. Những yếu tố cần lưu ý khi triển khai quan trắc cầu
Để hệ thống quan trắc hoạt động hiệu quả, cần xem xét đầy đủ các yếu tố liên quan đến thiết kế, thiết bị và quy trình quản lý dữ liệu.
- Lựa chọn thiết bị phù hợp: Cảm biến và thiết bị đo phải đáp ứng yêu cầu về dải đo, độ chính xác, độ bền và điều kiện môi trường tại vị trí lắp đặt.
- Bố trí điểm đo hợp lý: Vị trí quan trắc cần được lựa chọn dựa trên đặc điểm kết cấu, kết quả tính toán và mục tiêu giám sát.
- Đảm bảo mốc tham chiếu ổn định: Hệ thống mốc cần được kiểm tra để tránh làm sai lệch kết quả khi đánh giá chuyển vị hoặc lún.
- Kiểm soát chất lượng dữ liệu: Cần kiểm tra thiết bị, hiệu chuẩn theo yêu cầu và xác minh những giá trị bất thường trước khi sử dụng để đánh giá.
- Xây dựng ngưỡng cảnh báo phù hợp: Các ngưỡng cần dựa trên hồ sơ kỹ thuật, tiêu chuẩn áp dụng và đánh giá của người có chuyên môn, không nên sử dụng một giá trị chung cho mọi loại cầu.
- Có quy trình ứng phó rõ ràng: Khi xuất hiện cảnh báo, cần quy định người tiếp nhận, cách xác minh, phương án kiểm tra và trách nhiệm xử lý.
- Kết hợp quan trắc với kiểm định định kỳ: Quan trắc giúp theo dõi diễn biến của các thông số, nhưng không thay thế hoàn toàn công tác kiểm tra, bảo trì và kiểm định theo yêu cầu.
9. Kết luận
Quan trắc cầu là hoạt động quan trọng trong công tác quản lý, giám sát và đảm bảo an toàn các công trình giao thông. Thông qua việc theo dõi chuyển vị, độ võng, biến dạng, dao động, lún và những yếu tố môi trường liên quan, hệ thống quan trắc cung cấp dữ liệu cần thiết để đánh giá trạng thái làm việc của kết cấu theo thời gian.
Việc kết hợp các phương pháp đo đạc truyền thống với cảm biến hiện đại, công nghệ IoT và phần mềm phân tích dữ liệu giúp nâng cao hiệu quả giám sát, hỗ trợ phát hiện sớm những dấu hiệu bất thường và tối ưu công tác bảo trì. Để đạt được kết quả đáng tin cậy, hệ thống cần được thiết kế phù hợp với đặc điểm công trình, vận hành theo quy trình kỹ thuật và kết hợp với hoạt động kiểm tra, đánh giá chuyên môn.
Đầu tư vào giải pháp quan trắc cầu phù hợp không chỉ góp phần nâng cao hiệu quả quản lý hạ tầng mà còn hỗ trợ bảo vệ an toàn cho người tham gia giao thông và duy trì tuổi thọ khai thác của công trình.
