Inclinometer là thiết bị quan trắc chuyên dụng được sử dụng để đo độ nghiêng, biến dạng và dịch chuyển ngang của đất, đá hoặc kết cấu công trình. Đây là một trong những giải pháp quan trọng trong quan trắc địa kỹ thuật, đặc biệt tại các dự án có nguy cơ sạt trượt, biến dạng mái dốc, hố đào sâu, đập, nền móng, đường hầm và công trình giao thông.
Trên thị trường quốc tế hiện nay có nhiều nhà sản xuất inclinometer uy tín. Trong đó, Senceive, Sisgeo, Geokon, Roctest và Soil Instruments là 5 thương hiệu nổi bật với các giải pháp từ inclinometer truyền thống, In-Place Inclinometer (IPI), cảm biến MEMS đến hệ thống quan trắc tự động.
1. Senceive – Giải pháp inclinometer và cảm biến nghiêng không dây hiện đại
Senceive là thương hiệu đến từ Anh, nổi bật với các giải pháp wireless condition monitoring phục vụ quan trắc công trình, đường sắt, xây dựng và khai khoáng. Thay vì tập trung chủ yếu vào hệ thống inclinometer dạng đầu dò truyền thống, Senceive phát triển mạnh các wireless tilt sensors, inclinometers và tiltmeters cho hệ thống giám sát tự động.
Cảm biến nghiêng không dây của Senceive có thiết kế nhỏ gọn, tiêu thụ năng lượng thấp và có thể lắp đặt nhanh trên nhiều loại bề mặt. Theo thông tin từ nhà sản xuất, các node cảm biến có thể hoạt động trong thời gian dài, với thời lượng pin lên tới 15 năm tùy cấu hình và điều kiện sử dụng.
Điểm nổi bật của Senceive
- Công nghệ wireless monitoring giảm nhu cầu sử dụng dây dẫn.
- Cảm biến nhỏ gọn, dễ lắp đặt trên nhiều loại kết cấu.
- Hỗ trợ giám sát từ xa và thu thập dữ liệu liên tục.
- Độ phân giải cảm biến nghiêng có thể đạt tới 0,0001° theo công bố của hãng.
- Phù hợp với các dự án đường sắt, cầu, hầm, mái dốc và công trình xây dựng.
- Có thể tích hợp cảm biến bên thứ ba vào hệ thống quan trắc.
Senceive đặc biệt phù hợp với những dự án cần quan trắc tự động, không dây và theo thời gian thực, nơi việc kéo cáp hoặc thường xuyên đưa nhân sự đến hiện trường gặp nhiều khó khăn.

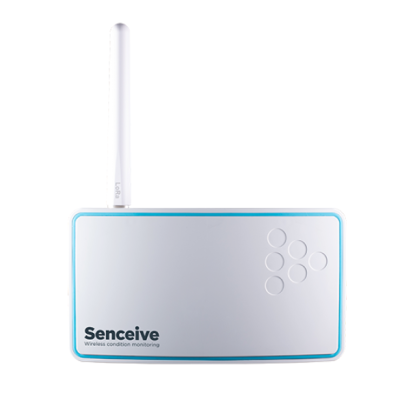

Xem chi tiết: Bộ ghi dữ liệu cảm biến không dây Senceive
2. Sisgeo – Chuyên gia inclinometer cho quan trắc địa kỹ thuật
Sisgeo là thương hiệu đến từ Italy, chuyên phát triển thiết bị quan trắc địa kỹ thuật và kết cấu. Danh mục sản phẩm của Sisgeo bao gồm inclinometer casing, B.R.A.IN MEMS probe, IPI In-Place Inclinometers, tiltmeter, pendulum, piezometer, extensometer, crackmeter và datalogger.
Một trong những thế mạnh đáng chú ý của Sisgeo là dòng In-Place Inclinometer (IPI). Hãng cung cấp nhiều cấu hình như BH-Profile, MD-Profile, Horizontal IPI, MEMS In-Place Inclinometer và DEX/DEX-S 3D extenso-inclinometer.
Đặc biệt, BH-Profile được thiết kế cho các vị trí cần theo dõi dịch chuyển gần như theo thời gian thực, trong khi hệ thống IPI dạng chuỗi có thể bố trí nhiều cảm biến ở các độ sâu khác nhau để xây dựng hồ sơ biến dạng trong lỗ khoan.
Điểm nổi bật của Sisgeo
- Thế mạnh về In-Place Inclinometer và MEMS.
- Có nhiều giải pháp cho cả quan trắc đứng và ngang.
- Hỗ trợ giám sát dịch chuyển mái dốc, đập, nền móng và công trình ngầm.
- Hệ thống có thể kết hợp với datalogger để tự động hóa thu thập dữ liệu.
- Danh mục thiết bị quan trắc địa kỹ thuật đa dạng.
Với các dự án cần theo dõi dịch chuyển sâu trong lòng đất hoặc biến dạng theo nhiều cao độ, Sisgeo là một thương hiệu đáng cân nhắc.

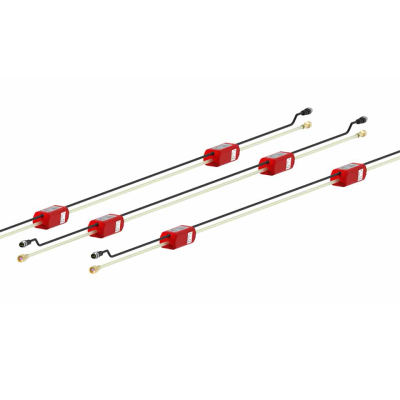

Xem chi tiết: Cảm biến nghiêng Inclinometer trong lớp – 360º LT-INCLIBUS ARRAY hãng Sisgeo
3. Geokon – Thương hiệu inclinometer nổi tiếng của Mỹ
GEOKON là nhà sản xuất thiết bị quan trắc địa kỹ thuật và kết cấu của Mỹ. Thương hiệu này sở hữu danh mục inclinometer khá toàn diện, bao gồm digital inclinometer, MEMS inclinometer, in-place inclinometer và inclinometer casing.
Một sản phẩm tiêu biểu là GK-604D Digital Inclinometer System, sử dụng đầu dò MEMS và tích hợp cảm biến la bàn để hiệu chỉnh dữ liệu trong trường hợp casing bị xoắn. Thiết bị có phạm vi đo ±90°, độ phân giải công bố 0,00025° và có thể sử dụng với chiều dài cáp tối đa 500 m.
GEOKON cũng cung cấp các hệ thống Vertical IPI String, Vertical In-Place Inclinometer System và Horizontal In-Place Inclinometer System, đáp ứng nhiều nhu cầu quan trắc dịch chuyển.
Điểm nổi bật của Geokon
- Kinh nghiệm lâu năm trong lĩnh vực thiết bị quan trắc địa kỹ thuật.
- Danh mục inclinometer đa dạng.
- Có cả hệ thống đo thủ công và tự động.
- Công nghệ MEMS cho các ứng dụng đo độ nghiêng và dịch chuyển.
- Có inclinometer casing và phụ kiện đồng bộ.
- Phù hợp với đập, mái dốc, tường chắn, hố đào, nền móng và các công trình địa kỹ thuật.
Geokon là lựa chọn đáng chú ý khi dự án yêu cầu độ chính xác cao, thiết bị đồng bộ và khả năng triển khai lâu dài.
4. Roctest – Công nghệ inclinometer MEMS cho quan trắc tự động
Roctest là thương hiệu Canada chuyên phát triển thiết bị đo và cảm biến phục vụ quan trắc địa kỹ thuật và kết cấu. Roctest phát triển nhiều công nghệ cảm biến, trong đó có cảm biến dây rung và sợi quang, đồng thời cung cấp các thiết bị quan trắc chuyên dụng. Hãng hiện hỗ trợ khách hàng tại 75 quốc gia thông qua mạng lưới đối tác và nhà phân phối.
Đáng chú ý trong nhóm sản phẩm inclinometer của Roctest là GEOSTRING – In Place MEMS Inclinometer. Đây là giải pháp inclinometer MEMS dạng In-Place, hướng tới việc theo dõi dịch chuyển và biến dạng một cách liên tục, phù hợp với các hệ thống quan trắc tự động.
Điểm nổi bật của Roctest
- Phát triển thiết bị quan trắc địa kỹ thuật và kết cấu chuyên nghiệp.
- Sở hữu công nghệ cảm biến đa dạng.
- Có dòng GEOSTRING In-Place MEMS Inclinometer.
- Phù hợp với hệ thống quan trắc tự động.
- Có mạng lưới phân phối và hỗ trợ quốc tế.
- Ứng dụng trong xây dựng, địa kỹ thuật và giám sát kết cấu.
Roctest phù hợp với những dự án muốn kết hợp inclinometer MEMS với hệ thống thu thập dữ liệu tự động.
5. Soil Instruments – Hơn 50 năm phát triển thiết bị quan trắc địa kỹ thuật
Soil Instruments là thương hiệu có hơn 50 năm hoạt động trong lĩnh vực thiết kế, sản xuất và cung cấp geotechnical instrumentation. Sản phẩm của hãng được sử dụng trong nhiều dự án xây dựng, khai khoáng, đường sắt, đường bộ và công trình dân dụng trên thế giới.
Đối với inclinometer, Soil Instruments cung cấp hệ thống khá toàn diện, gồm C17-NXG Vertical Inclinometer System, C2 GEOSmart In-Place Inclinometer, C20 Horizontal Digital Inclinometer System, Smart IPI và các loại inclinometer casing.
Dòng In-Place Inclinometer (IPI) của Soil Instruments sử dụng cảm biến MEMS đơn trục hoặc hai trục, có vi xử lý tích hợp và khả năng bù nhiệt độ tự động. Khi bố trí nhiều IPI ở các độ sâu khác nhau, hệ thống có thể theo dõi biên dạng dịch chuyển trong lỗ khoan.
Ngoài ra, C20 Horizontal Digital Inclinometer System được thiết kế để đo biên dạng lún hoặc trồi trong lỗ khoan nằm ngang, sử dụng MEMS và kết nối Bluetooth giữa bộ cuộn cáp và máy tính bảng hiện trường.
Điểm nổi bật của Soil Instruments
- Hơn 50 năm kinh nghiệm trong lĩnh vực quan trắc địa kỹ thuật.
- Cung cấp cả inclinometer đứng, ngang và In-Place Inclinometer.
- Ứng dụng công nghệ MEMS.
- Có hệ thống thu thập dữ liệu và phần mềm hỗ trợ.
- Sản phẩm phục vụ nhiều lĩnh vực như giao thông, khai khoáng, xây dựng và địa kỹ thuật.
- Có nhiều lựa chọn về casing và phụ kiện.
Bảng so sánh 5 thương hiệu Inclinometer nổi bật
| Thương hiệu | Quốc gia | Công nghệ/giải pháp nổi bật | Thế mạnh |
|---|---|---|---|
| Senceive | Anh | Wireless tilt sensor, inclinometer, monitoring | Quan trắc không dây, tự động, từ xa |
| Sisgeo | Italy | MEMS, IPI, BH-Profile, MD-Profile | Quan trắc dịch chuyển sâu, tự động |
| Geokon | Mỹ | MEMS, digital inclinometer, IPI | Độ chính xác, hệ thống đa dạng |
| Roctest | Canada | GEOSTRING In-Place MEMS | IPI và quan trắc tự động |
| Soil Instruments | Anh | Digital inclinometer, MEMS IPI, Smart IPI | Giải pháp inclinometer toàn diện |
Inclinometer của hãng nào phù hợp với dự án?
Không có một thương hiệu inclinometer duy nhất phù hợp với mọi công trình. Việc lựa chọn cần dựa trên mục tiêu quan trắc, độ sâu lỗ khoan, phạm vi dịch chuyển, độ chính xác yêu cầu, phương thức thu thập dữ liệu và điều kiện môi trường.
- Senceive: phù hợp với dự án ưu tiên quan trắc không dây, lắp đặt nhanh và giám sát từ xa.
- Sisgeo: phù hợp với hệ thống IPI và các dự án cần theo dõi biến dạng theo nhiều cao độ.
- Geokon: phù hợp với các dự án yêu cầu hệ thống inclinometer chuyên nghiệp, độ chính xác cao và nhiều lựa chọn thiết bị.
- Roctest: phù hợp với hệ thống quan trắc tự động sử dụng In-Place MEMS Inclinometer.
- Soil Instruments: phù hợp với các dự án cần giải pháp inclinometer đa dạng, từ đo thủ công đến IPI tự động.
Ứng dụng phổ biến của Inclinometer trong quan trắc công trình
Inclinometer được sử dụng rộng rãi để phát hiện và theo dõi dịch chuyển ngang, biến dạng và độ nghiêng của nền đất hoặc kết cấu. Một số ứng dụng tiêu biểu gồm:
- Quan trắc mái dốc: theo dõi chuyển dịch và nguy cơ sạt trượt.
- Quan trắc hố móng: kiểm soát chuyển vị của tường vây và nền đất xung quanh.
- Quan trắc đập: phát hiện biến dạng bất thường của nền và thân đập.
- Quan trắc đường hầm: giám sát chuyển dịch của đất đá và kết cấu xung quanh.
- Quan trắc nền móng: theo dõi biến dạng trong quá trình thi công và vận hành.
- Quan trắc công trình giao thông: ứng dụng tại cầu, đường, taluy và các khu vực có nguy cơ mất ổn định.
- Quan trắc khai khoáng: theo dõi biến dạng mái dốc và khu vực khai thác.
Kết luận
Senceive, Sisgeo, Geokon, Roctest và Soil Instruments đều là những thương hiệu nổi bật trong lĩnh vực inclinometer và thiết bị quan trắc địa kỹ thuật trên thị trường quốc tế. Mỗi hãng có thế mạnh riêng, từ cảm biến nghiêng không dây, MEMS, Digital Inclinometer đến In-Place Inclinometer và hệ thống quan trắc tự động.
Khi lựa chọn thiết bị, chủ đầu tư và nhà thầu không nên chỉ dựa vào thương hiệu mà cần đánh giá đồng thời độ chính xác, phạm vi đo, điều kiện lắp đặt, khả năng tự động hóa, phương thức truyền dữ liệu, phần mềm quản lý và dịch vụ kỹ thuật. Lựa chọn đúng inclinometer sẽ giúp nâng cao khả năng phát hiện sớm biến dạng, hỗ trợ cảnh báo rủi ro và đảm bảo an toàn lâu dài cho công trình.
