Hệ đo nghiêng tự động nằm ngang là hệ thống cảm biến được lắp cố định theo phương ngang.
Thiết bị dùng để quan trắc độ lún và độ trồi của nền đất hoặc kết cấu. Hệ thống phù hợp với các công trình địa kỹ thuật và hạ tầng.
Hệ thống gồm nhiều cảm biến đo nghiêng MEMS. Các cảm biến được nối với nhau bằng thanh nối sợi carbon.
Chuỗi cảm biến được lắp bên trong ống đo nghiêng đặt nằm ngang. Ống có thể được chôn trong rãnh, móng công trình hoặc lỗ khoan ngang.
Khi nền đất hoặc kết cấu bị lún, ống đo nghiêng sẽ biến dạng theo. Chuỗi cảm biến ghi nhận sự thay đổi góc nghiêng trên toàn tuyến.
Dữ liệu đo được dùng để xác định đường cong lún hoặc trồi theo chiều dài tuyến đo.
Hệ thống truyền dữ liệu về bộ ghi thông qua giao thức RS-485 Modbus. Giải pháp này hỗ trợ quan trắc tự động và giám sát từ xa.
Đặc trưng nổi bật
Quan trắc lún và trồi trên tuyến dài
Hệ thống cho phép theo dõi chuyển vị theo chiều dài công trình.
Thiết bị có thể đo lún nền móng và trồi nền đất. Hệ thống cũng hỗ trợ theo dõi biến dạng trên các tuyến dài.

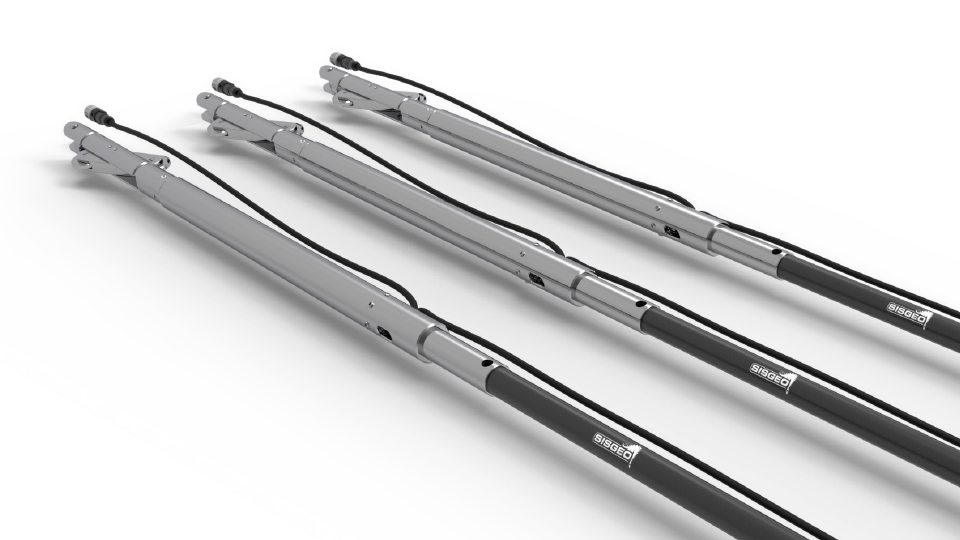

Cấu trúc chuỗi cảm biến
Hệ thống gồm nhiều đầu dò nghiêng MEMS. Các đầu dò được kết nối bằng thanh nối sợi carbon.
Cụm bánh dẫn hướng được bố trí ở đầu chuỗi cảm biến. Cấu trúc này giúp giữ chuỗi cảm biến ổn định trong ống đo nghiêng.
Toàn bộ hệ thống tạo thành một chuỗi cảm biến liên tục theo phương ngang.
Thiết kế mô-đun linh hoạt
Hệ thống có cấu trúc dạng mô-đun. Người dùng có thể tháo rời từng đoạn cảm biến.
Thiết kế này giúp việc vận chuyển và lắp đặt thuận tiện hơn. Hệ thống cũng phù hợp với nhiều vị trí quan trắc khác nhau.
Tích hợp hệ thống quan trắc tự động
Chuỗi cảm biến có thể kết nối với bộ ghi dữ liệu OMNIAlog.
Hệ thống hỗ trợ thu thập dữ liệu tự động. Dữ liệu có thể được theo dõi gần thời gian thực tùy cấu hình.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Công nghệ cảm biến | MEMS |
| Cấu hình | Chuỗi cảm biến |
| Vật liệu thanh nối | Sợi carbon |
| Giao thức truyền dữ liệu | RS-485 Modbus |
| Bộ ghi dữ liệu tương thích | OMNIAlog |
Phạm vi ứng dụng

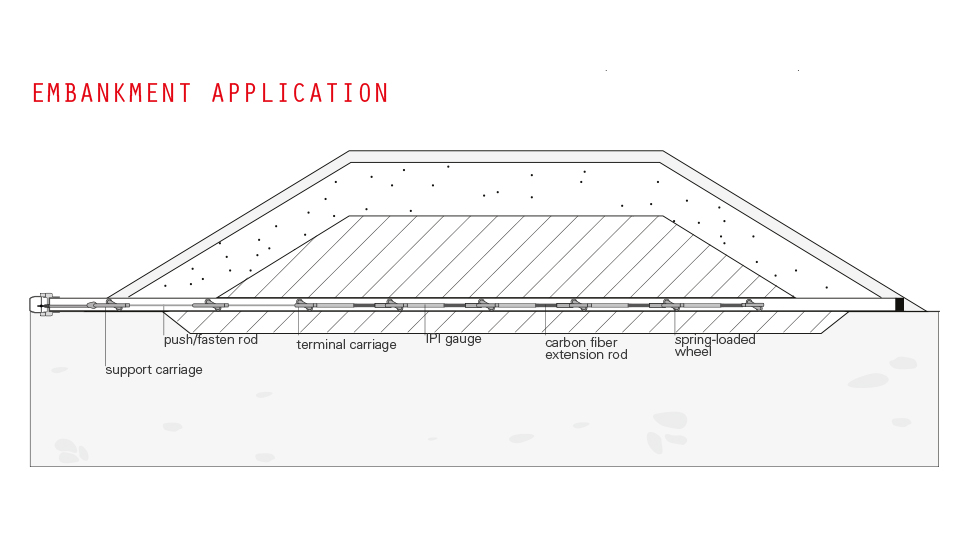

Quan trắc nền đắp
Theo dõi chuyển vị của nền đê, đập đất và nền đường. Hệ thống hỗ trợ đánh giá lún hoặc trồi theo chiều dài tuyến.

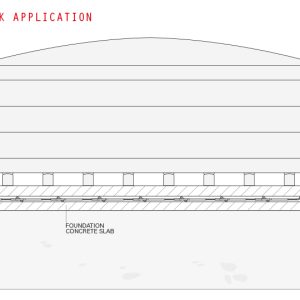

Quan trắc bể chứa dầu khí
Giám sát độ lún của nền móng các bể chứa có kích thước lớn. Dữ liệu giúp theo dõi diễn biến biến dạng của nền móng.
Quan trắc móng công trình
Theo dõi độ lún và lún vi sai của nền móng. Hệ thống phù hợp cho các công trình cần quan trắc biến dạng dài hạn.
Quan trắc công trình hạ tầng
Ứng dụng cho nền đường và đường sắt. Hệ thống cũng phù hợp với các công trình ngầm và tuyến hạ tầng dài.
Hệ đo nghiêng tự động nằm ngang là giải pháp phù hợp để quan trắc lún và trồi theo tuyến dài. Hệ thống hỗ trợ tự động hóa quá trình thu thập dữ liệu và theo dõi biến dạng công trình.
