Cảm biến đo neo thủy lực là thiết bị dùng để đo và giám sát lực kéo trong hệ neo đất, neo đá, thanh neo hoặc hệ thanh chống của công trình địa kỹ thuật.

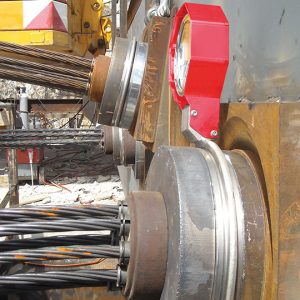

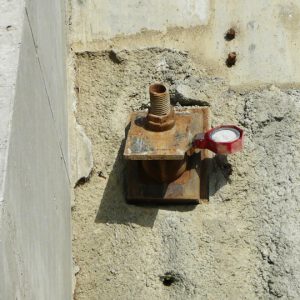

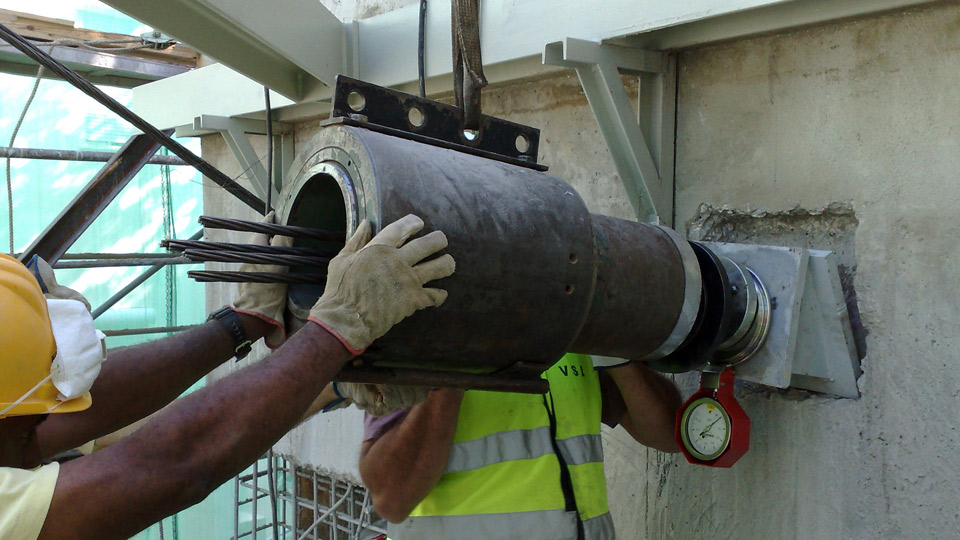

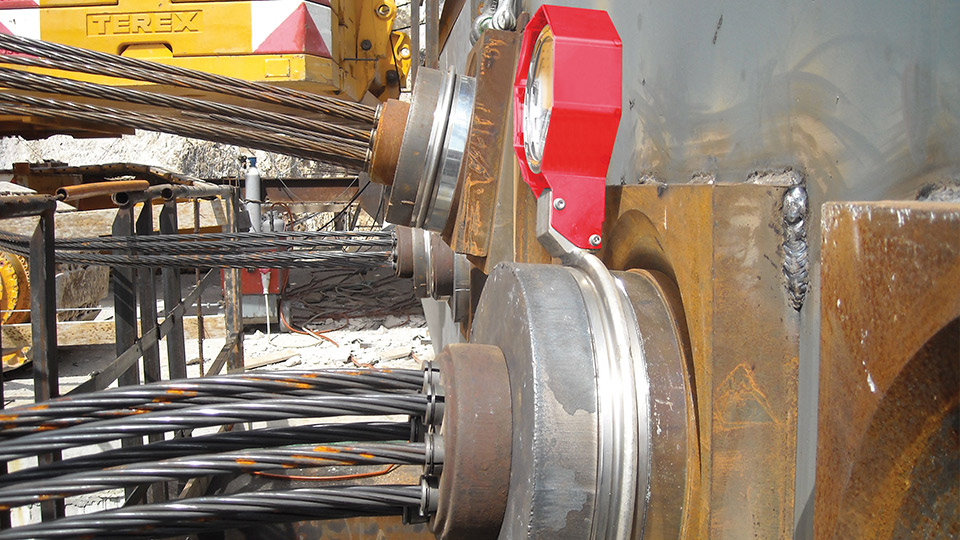

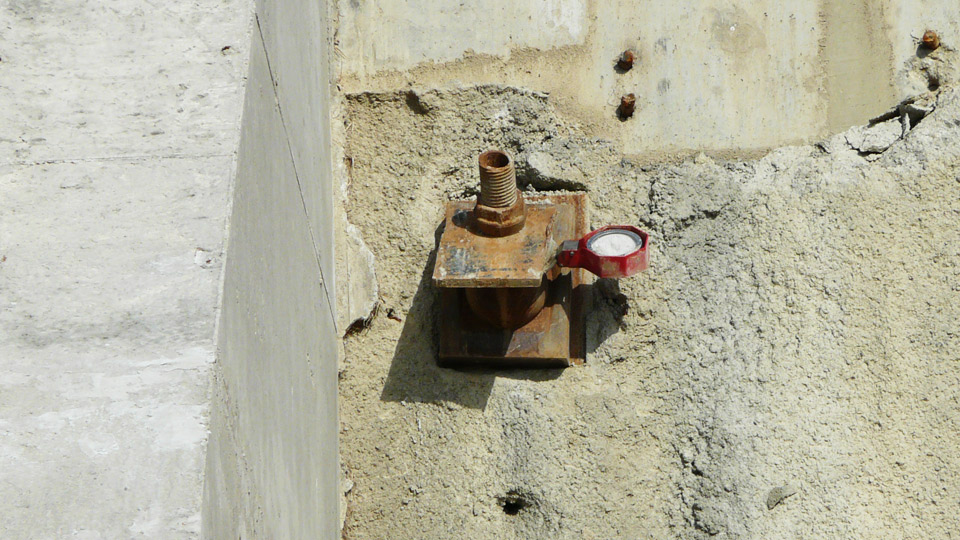

Thiết bị thường được lắp tại đầu neo. Vị trí lắp nằm giữa bản đỡ và đầu neo. Nhờ đó, cảm biến có thể đo trực tiếp lực tác dụng lên thanh neo trong quá trình thi công và khai thác.
Sản phẩm phù hợp cho hố đào sâu, hầm, mái dốc, tường chắn, nền móng và các kết cấu chịu lực kéo.
Cảm biến đo neo thủy lực hoạt động như thế nào?
Cảm biến có cấu tạo dạng vòng thép cường độ cao. Bên trong tích hợp các cảm biến biến dạng điện trở được bố trí theo mạch cầu đo toàn phần.
Khi lực neo thay đổi, thân cảm biến sẽ biến dạng rất nhỏ. Sự biến dạng này được chuyển đổi thành tín hiệu điện. Từ đó, hệ thống xác định được lực kéo đang tác dụng lên neo.
Thiết bị thường được sử dụng cùng tấm phân phối tải. Tấm này giúp truyền lực đều lên bề mặt cảm biến. Nhờ vậy, kết quả đo ổn định hơn và giảm sai số do tải lệch tâm.
Ưu điểm của cảm biến đo neo thủy lực
Độ chính xác cao
Cảm biến sử dụng nguyên lý đo biến dạng điện trở. Cách bố trí mạch cầu đo toàn phần giúp tăng độ nhạy và cải thiện độ ổn định của phép đo.
Thiết bị có thể giảm ảnh hưởng của lực tác dụng không đồng tâm. Điều này rất quan trọng khi giám sát lực neo tại hiện trường.
Kết cấu bền vững
Thân cảm biến được chế tạo từ thép không gỉ cường độ cao. Vật liệu này có khả năng chịu tải lớn và chống ăn mòn tốt.
Nhờ kết cấu chắc chắn, thiết bị có thể làm việc lâu dài trong môi trường khắc nghiệt. Đây là yêu cầu quan trọng trong các công trình địa kỹ thuật.
Khả năng chống nước tốt
Cảm biến được thiết kế kín nước. Thiết bị có thể hoạt động ổn định trong môi trường ẩm ướt hoặc khu vực có nguy cơ ngập nước.
Đặc điểm này giúp cảm biến phù hợp với công trình hầm, hố đào sâu, mái dốc và khu vực nền móng.
Phân bố tải đồng đều
Nhiều cảm biến biến dạng được bố trí trên vòng đo. Cách bố trí này giúp ghi nhận lực đều hơn trên toàn bộ cảm biến.
Nhờ đó, thiết bị hạn chế sai số khi lực tác dụng không hoàn toàn đồng tâm.
Dễ kết nối hệ quan trắc
Cảm biến có thể kết nối với thiết bị đọc cầm tay, bộ ghi dữ liệu hoặc hệ thống quan trắc tự động.
Dữ liệu đo có thể được sử dụng để theo dõi lực neo theo thời gian. Người vận hành có thể phát hiện sớm các thay đổi bất thường trong kết cấu.
Thông số kỹ thuật:
- Nguyên lý đo: Cảm biến biến dạng điện trở
- Dải đo lực: 300 – 2500kN
- Quá tải cho phép: 150% tải định mức
- Độ chính xác: ≤ ±0.5 % toàn thang đo
- Độ lặp lại: ≤ ±0.02 % toàn thang đo
- Điện áp: 5 – 10V
- Nhiệt độ làm việc: −30 °C đến +70 °C
Phạm vi ứng dụng:
Cảm biến đo lực neo được sử dụng để giám sát lực kéo trong các hệ neo và kết cấu chịu lực trong nhiều loại công trình.
- Quan trắc hố đào sâu: Giám sát lực trong neo tường vây, kiểm soát ổn định tường chắn
- Quan trắc công trình ngầm: Theo dõi lực neo chống hầm
- Quan trắc mái dốc: Giám sát lực trong neo ổn định mái dốc
- Quan trắc công trình hạ tầng: Cầu, nền móng, kết cấu chịu kéo
