Ống Inclinometer Casing tiêu chuẩn là bộ phận quan trọng trong hệ thống quan trắc Inclinometer. Ống được lắp đặt trong lỗ khoan để tạo đường dẫn cho đầu dò đo nghiêng và theo dõi chuyển vị ngang của đất hoặc kết cấu theo chiều sâu.
Ống có các rãnh dẫn hướng bên trong. Các rãnh này giúp bánh xe của đầu dò di chuyển đúng phương và duy trì vị trí đo ổn định.
Khi đất hoặc kết cấu xung quanh bị dịch chuyển, ống Inclinometer sẽ biến dạng theo. Sự thay đổi này được ghi nhận bởi đầu dò để xác định chuyển vị ngang tại các độ sâu khác nhau.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại sản phẩm | Ống Inclinometer Casing tiêu chuẩn |
| Đường kính ngoài | 70 mm |
| Đường kính trong | 60 mm |
| Đường kính rãnh dẫn hướng | 65 mm |
| Số lượng rãnh dẫn hướng | 4 rãnh |
| Chiều dài đoạn ống | 3 m |
| Độ xoắn rãnh | < 0,6° / 3 m |
Nguyên lý hoạt động

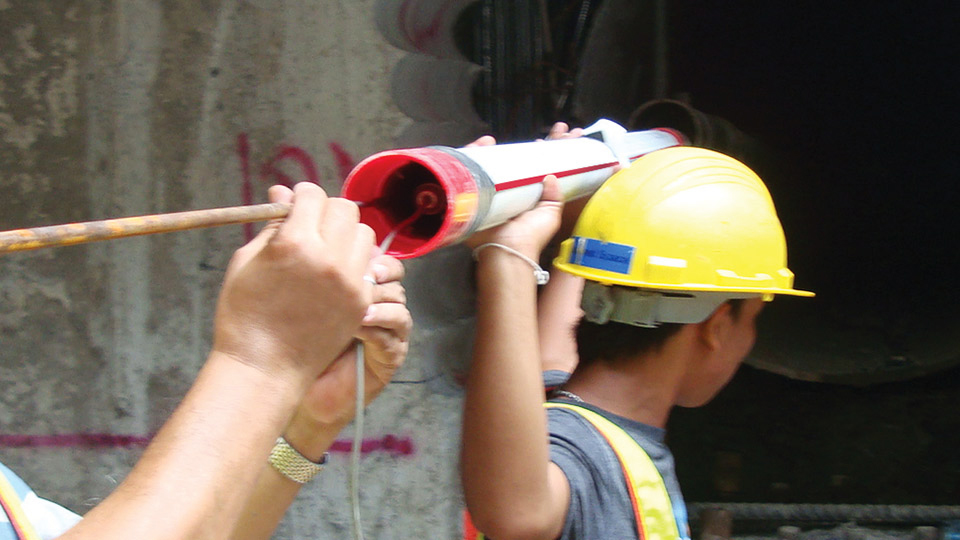

Ống Inclinometer được lắp đặt cố định trong lỗ khoan tại khu vực cần quan trắc.
Đầu dò Inclinometer được đưa vào bên trong ống. Các bánh xe của đầu dò di chuyển theo các rãnh dẫn hướng để xác định chính xác phương đo.
Khi đất hoặc kết cấu xung quanh bị dịch chuyển, ống cũng thay đổi theo. Đầu dò ghi nhận sự thay đổi góc nghiêng tại từng vị trí và độ sâu.
Dữ liệu thu được được sử dụng để xác định biên dạng chuyển vị ngang theo chiều sâu. Nhờ đó, kỹ sư có thể theo dõi diễn biến biến dạng và đánh giá sự ổn định của công trình.

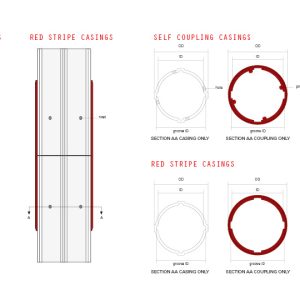

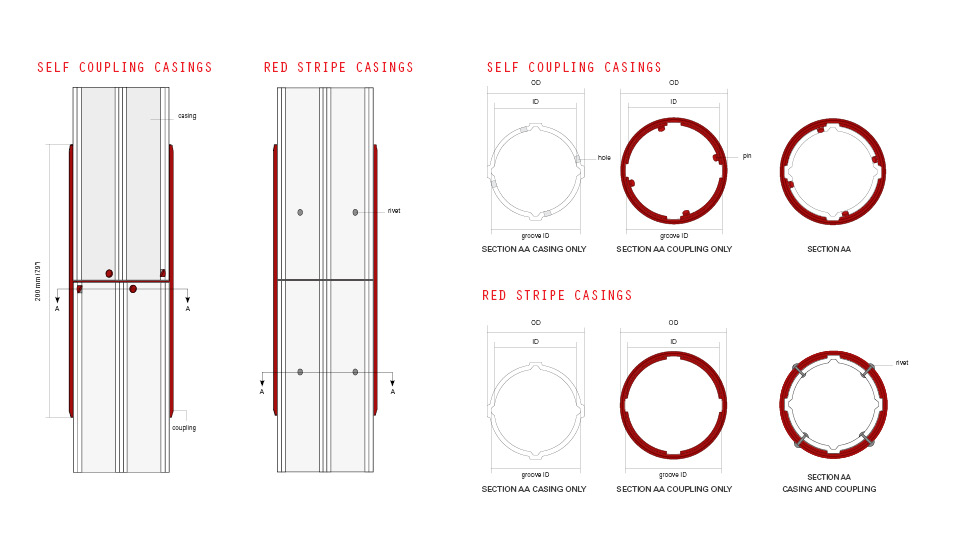

Rãnh dẫn hướng chính xác
Ống Inclinometer có 4 rãnh dẫn hướng được bố trí bên trong thân ống.
Các rãnh này giúp đầu dò được định hướng chính xác trong quá trình đo. Nhờ đó, phép đo có độ ổn định và khả năng lặp lại cao hơn.
Đây là bộ phận quan trọng giúp kết nối giữa ống Inclinometer và đầu dò đo nghiêng trong hệ thống quan trắc.
Khả năng truyền biến dạng
Ống Inclinometer được lắp đặt trong đất hoặc kết cấu cần quan trắc.
Khi khu vực xung quanh xảy ra chuyển vị, ống sẽ biến dạng theo sự dịch chuyển của môi trường xung quanh. Đầu dò đo nghiêng sẽ ghi nhận sự thay đổi này.
Dữ liệu từ các vị trí đo được tổng hợp để xác định vị trí và mức độ chuyển vị theo chiều sâu.

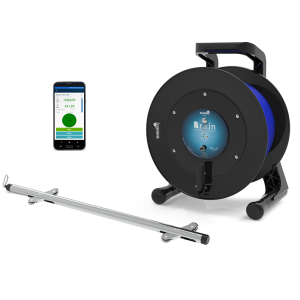

Tương thích với hệ thống Inclinometer
Ống Inclinometer Casing tiêu chuẩn có thể được sử dụng với nhiều cấu hình hệ thống đo nghiêng, bao gồm:
- Đầu dò Inclinometer di động.
- Hệ thống Inclinometer lắp cố định trong lỗ khoan.
- Hệ thống đo nghiêng tự động.
- Hệ thống đo nghiêng trong các kết cấu công trình.
Việc lựa chọn đầu dò và hệ thống đo phù hợp phụ thuộc vào yêu cầu quan trắc và điều kiện thực tế của công trình.
Ứng dụng
Quan trắc hố đào sâu
Theo dõi chuyển vị ngang của đất và hệ thống tường chắn trong quá trình thi công hố đào.
Quan trắc mái dốc
Theo dõi chuyển vị theo chiều sâu để phát hiện khu vực có nguy cơ trượt hoặc biến dạng.
Quan trắc đập và nền đập
Theo dõi chuyển vị và biến dạng trong thân đập, nền đập và khu vực xung quanh.
Quan trắc nền móng
Theo dõi sự dịch chuyển của nền đất và khu vực xung quanh công trình.
Quan trắc đường hầm và công trình ngầm
Theo dõi biến dạng của đất và đá xung quanh đường hầm, hố đào và các công trình ngầm.
Quan trắc công trình địa kỹ thuật
Ống Inclinometer có thể được sử dụng trong các hệ thống quan trắc dài hạn để theo dõi diễn biến chuyển vị của đất và kết cấu.
