Cảm biến đo lực neo điện được sử dụng để đo và giám sát lực kéo trong neo đất, neo đá, thanh chống và các kết cấu chịu lực.
Thiết bị phù hợp với công trình địa kỹ thuật, hố đào sâu, đường hầm, mái dốc và các công trình ngầm cần theo dõi tải trọng liên tục.
Cấu tạo và nguyên lý hoạt động

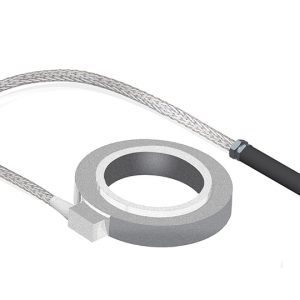

Cảm biến có cấu tạo dạng vòng, được chế tạo từ thép không gỉ có độ bền cao.
Bên trong thiết bị tích hợp từ 8 đến 16 cảm biến biến dạng điện trở, được bố trí theo cấu hình cầu Wheatstone toàn phần.
Khi lực kéo từ hệ neo tác dụng lên thân cảm biến, các cảm biến biến dạng sẽ ghi nhận sự thay đổi cơ học và chuyển đổi thành tín hiệu điện tương ứng.
Thiết kế nhiều cảm biến giúp:
- Tăng độ chính xác của phép đo;
- Giảm ảnh hưởng của tải trọng lệch tâm;
- Cải thiện độ ổn định của tín hiệu;
- Đảm bảo kết quả đo tin cậy trong quá trình quan trắc dài hạn.
Vị trí lắp đặt

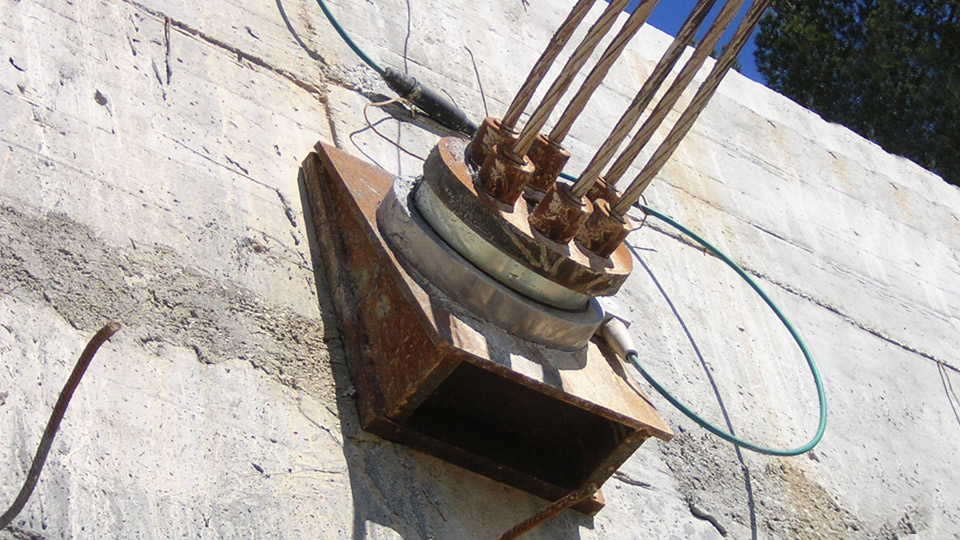

Load cell được lắp giữa đầu neo và bản đỡ để đo trực tiếp lực kéo trong thanh neo hoặc bó cáp neo.
Thiết bị thường được sử dụng cùng tấm phân phối tải có độ cứng cao. Bộ phận này giúp phân bố đều lực lên toàn bộ bề mặt vòng đo, hạn chế sai số do tải tập trung hoặc lắp đặt lệch tâm.
Cảm biến có nhiều dải đo và kích thước khác nhau, phù hợp với từng loại neo, kích thước đầu neo và tải trọng thiết kế của công trình.
Đặc trưng nổi bật
Độ chính xác cao
Thiết bị sử dụng cảm biến biến dạng điện trở với cấu hình cầu đo toàn phần.
Cấu hình này giúp tăng độ nhạy, giảm ảnh hưởng của tải lệch tâm và duy trì độ chính xác trong quá trình đo lực neo.
Cấu tạo thép không gỉ bền vững
Thân cảm biến được chế tạo từ thép không gỉ cường độ cao, có khả năng chống ăn mòn và chịu được điều kiện làm việc khắc nghiệt tại công trường.
Nhờ đó, thiết bị phù hợp cho cả quan trắc ngắn hạn và dài hạn.
Hỗ trợ quan trắc tự động
Cảm biến có thể kết nối với:
- Thiết bị đọc cầm tay;
- Bộ thu thập dữ liệu datalogger;
- Hệ thống truyền dữ liệu không dây;
- Nền tảng giám sát và cảnh báo từ xa.
Khả năng tích hợp này giúp theo dõi lực neo liên tục và phát hiện sớm các biến động bất thường.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Nguyên lý đo | Cảm biến biến dạng điện trở |
| Dải đo lực | 300–2.500 kN |
| Khả năng quá tải | 1,5 lần tải trọng định mức |
| Độ chính xác | Nhỏ hơn ±0,5% FS |
| Độ lặp lại | Nhỏ hơn ±0,02% FS |
| Độ nhạy | Khoảng 1,5 mV/V |
| Nguồn cấp | 5–10 VDC |
| Nhiệt độ làm việc | Từ −30°C đến +70°C |
Thông số kỹ thuật có thể thay đổi tùy theo model và dải đo lựa chọn.
Phạm vi ứng dụng
Cảm biến đo lực neo điện được sử dụng để theo dõi lực kéo trong hệ neo và các kết cấu chịu lực.
Quan trắc hố đào sâu
- Giám sát lực kéo trong neo tường vây;
- Theo dõi sự thay đổi tải trọng theo từng giai đoạn đào;
- Kiểm soát khả năng làm việc của hệ chống đỡ;
- Hỗ trợ đánh giá ổn định của tường chắn.
Quan trắc công trình ngầm
- Theo dõi lực trong neo chống hầm;
- Kiểm tra khả năng làm việc của hệ gia cố;
- Phát hiện hiện tượng tăng hoặc suy giảm lực neo.
Quan trắc mái dốc
- Giám sát lực trong hệ neo ổn định mái dốc;
- Theo dõi sự thay đổi tải trọng theo thời gian;
- Hỗ trợ cảnh báo nguy cơ mất ổn định.
Quan trắc công trình hạ tầng
Thiết bị có thể được sử dụng trong:
- Cầu và mố cầu;
- Nền móng công trình;
- Kết cấu chịu kéo;
- Tường chắn và kết cấu neo giữ;
- Công trình thủy điện và đập.
