Ống Inclinometer Casing ABS khóa nhanh là hệ ống đo nghiêng có rãnh dẫn hướng được lắp đặt trong lỗ khoan nhằm theo dõi chuyển vị ngang của đất hoặc kết cấu ngầm trong các hệ thống quan trắc địa kỹ thuật.

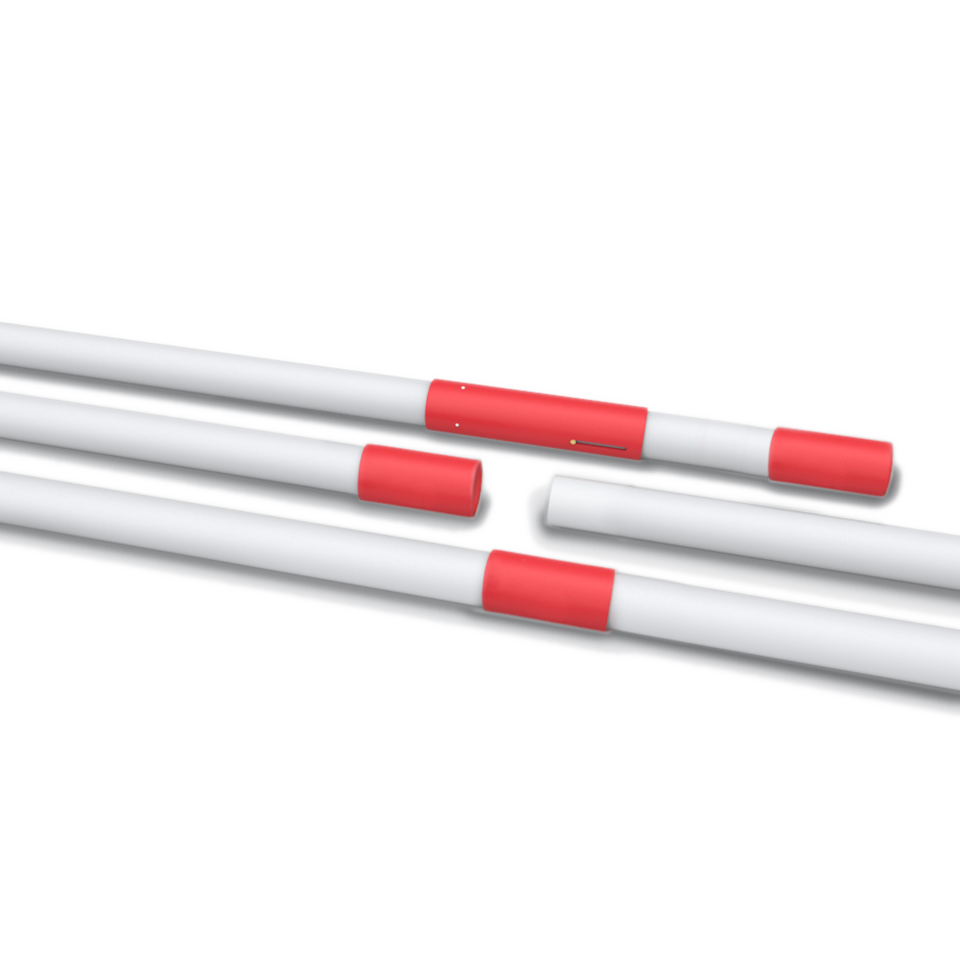

Mỗi đoạn ống được thiết kế với khớp nối tự căn chỉnh ở một đầu và khớp nối lắp sẵn ở đầu còn lại, giúp các đoạn ống liên kết nhanh và đảm bảo các rãnh dẫn hướng luôn thẳng hàng trong toàn bộ cột ống đo.
Hệ khóa đặc biệt này sử dụng dây nylon khóa vòng quanh thân ống, giúp cố định khớp nối mà không cần đinh tán hoặc keo dán, từ đó rút ngắn thời gian lắp đặt tại hiện trường.
Ống Inclinometer Casing ABS này đóng vai trò bảo vệ đầu dò đo nghiêng, cung cấp khung tham chiếu ổn định cho phép đo, truyền biến dạng của đất hoặc kết cấu tới thiết bị đo.
Đặc trưng nổi bật:
Cơ cấu khóa Easy-Lock

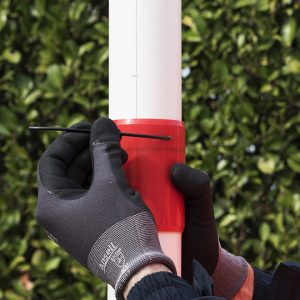

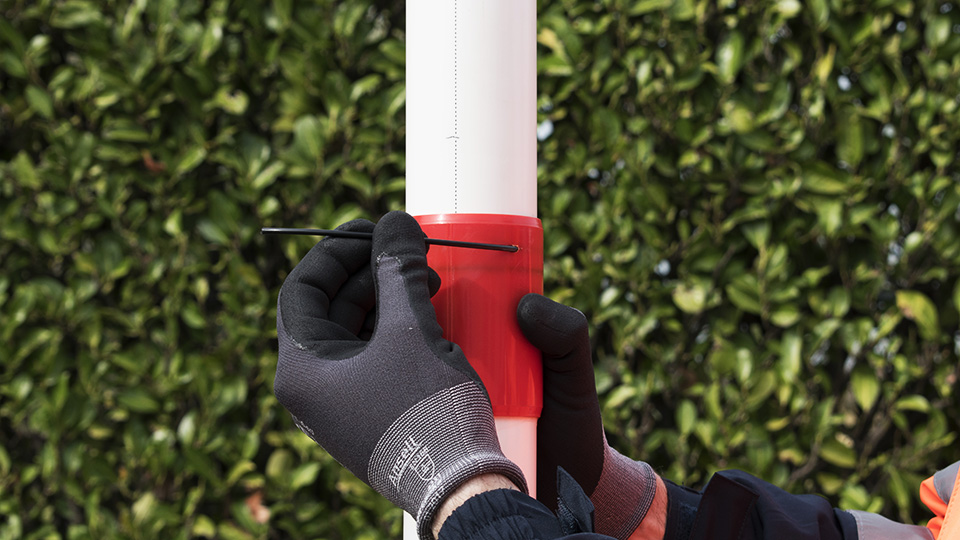

Hệ thống khóa sử dụng dây nylon luồn qua lỗ khóa và rãnh ống, tạo liên kết chắc chắn giữa các đoạn ống mà không cần phụ kiện cố định bổ sung.
Khớp nối tự căn chỉnh
Thiết kế khớp nối giúp căn chỉnh chính xác các rãnh dẫn hướng, giảm sai lệch khi lắp đặt, đảm bảo tính liên tục của hệ đo nghiêng.
Gioăng chống thấm
Khớp nối tích hợp gioăng kín, giúp ngăn nước hoặc vữa xi măng xâm nhập, đảm bảo độ bền và tuổi thọ hệ thống
Độ xoắn rãnh rất nhỏ
Trong quá trình sản xuất, rãnh dẫn hướng được gia công nhằm giảm tối đa độ xoắn, giúp tăng độ chính xác của phép đo nghiêng.
Thông số kỹ thuật:
- Đường kính ngoài ống: 70mm
- Đường kính trong ống: 58mm
- Đường kính rãnh dẫn hướng: 63.5mm
- Đường kính ngoài khớp nối: 76mm
- Độ dày thành ống: 6mm
- Chiều dài đoạn ống: 3055mm
- Khối lượng mỗi đoạn: 3.6kg
- Độ xoắn rãnh: < 0.2° / m
- Vật liệu: Nhựa ABS
- Tải kéo tối đa: 200kg
- Cường độ kéo: 40 MPa
- Áp suất chịu sập: 15 bar
- Đường kính lỗ khoan tối thiểu: 101mm
