Cảm biến đo khe co giãn chôn trong bê tông là thiết bị quan trắc địa kỹ thuật dùng để đo chuyển vị tương đối giữa 2 khối bê tông, thường được lắp đặt trực tiếp trong quá trình đổ bê tông tại các khe thi công hoặc khe co giãn.
Cảm biến được chôn trực tiếp trong kết cấu và hoạt động bằng cách đo sự thay đổi khoảng cách giữa 2 điểm neo đặt ở 2 phía của khe. Khi xảy ra biến dạng, cảm biến bên trong sẽ ghi nhận sự thay đổi này.

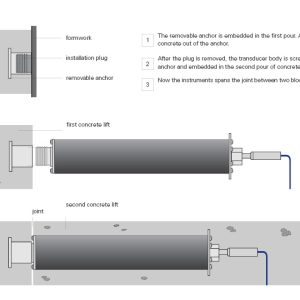

Cấu tạo hệ thống gồm:
- Hai neo cố định trong 2 khối bê tông
- Cảm biến chuyển vị dạng dây rung
- Ống bảo vệ bằng nhựa PVC
- Cảm biến nhiệt tích hợp để hiệu chỉnh nhiệt độ
Thông số kỹ thuật:
- Nguyên lý đo: Dây rung
- Đại lượng đo: Chuyển vị khe
- Dải đo: 25 / 50 / 100 / 150 mm
- Độ chính xác: ~ ±0.3 – 0.5% FS
- Độ nhạy: ~ ±0.3 – 0.5% FS
- Tín hiệu đầu ra: Tần số, điện trở
- Nhiệt độ làm việc: −20°C đến +80°C
