Trong lĩnh vực quan trắc địa kỹ thuật và giám sát sức khỏe công trình (SHM), áp lực nước lỗ rỗng (Pore Water Pressure) là một trong những thông số quan trọng nhất ảnh hưởng trực tiếp đến ổn định nền đất, mái dốc, đập, hố đào sâu và công trình ngầm.
Để theo dõi thông số này, Piezometer là thiết bị gần như không thể thiếu trong các hệ thống quan trắc hiện đại. Dữ liệu từ Piezometer giúp kỹ sư đánh giá điều kiện thủy lực trong đất đá, dự báo mất ổn định và kiểm soát an toàn công trình trong suốt quá trình thi công cũng như vận hành lâu dài.
Piezometer là gì?
Piezometer là thiết bị dùng để đo:
- Áp lực nước lỗ rỗng
- Mực nước ngầm
- Áp lực nước trong đất đá
- Điều kiện thấm và dòng chảy ngầm
Trong cơ học đất, áp lực nước lỗ rỗng là thành phần ảnh hưởng trực tiếp đến ứng suất hữu hiệu của đất. Khi áp lực nước tăng cao, sức kháng cắt của đất có thể giảm đáng kể, dẫn đến:
- Trượt mái dốc
- Mất ổn định hố đào
- Phá hoại nền móng
Do đó, việc quan trắc áp lực nước lỗ rỗng bằng Piezometer đóng vai trò cực kỳ quan trọng trong quan trắc địa kỹ thuật.
Nguyên lý hoạt động của Piezometer
Piezometer hoạt động bằng cách đo áp lực nước tại một cao độ xác định trong đất hoặc đá.
Khi nước trong môi trường xung quanh tác động lên đầu lọc của cảm biến:
- Áp lực được truyền vào phần tử đo
- Thiết bị chuyển đổi áp lực thành tín hiệu điện hoặc tần số
- Bộ đọc hoặc datalogger sẽ ghi nhận và xử lý dữ liệu
Tùy theo công nghệ cảm biến, Piezometer có thể hoạt động theo nhiều nguyên lý khác nhau.
Các loại Piezometer phổ biến trong quan trắc địa kỹ thuật
1. Vibrating Wire Piezometer (VW Piezometer)
Đây là loại được sử dụng phổ biến nhất hiện nay trong các dự án quan trắc địa kỹ thuật chuyên nghiệp.
Nguyên lý hoạt động
Áp lực nước tác động lên màng cảm biến làm thay đổi lực căng của dây rung bên trong thiết bị. Tần số dao động của dây sẽ thay đổi tương ứng với áp lực nước.
Ưu điểm
- Độ ổn định dài hạn rất cao
- Chống nhiễu điện tốt
- Truyền tín hiệu xa
- Hoạt động tốt trong môi trường ẩm ướt
- Phù hợp quan trắc tự động dài hạn
Ứng dụng
- Đập đất
- Đập bê tông
- Hố đào sâu
- Hầm
- Quan trắc mái dốc
- Quan trắc nền móng

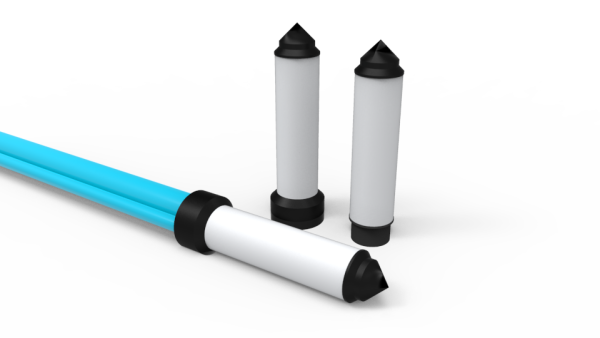

2. Standpipe Piezometer
Đây là loại Piezometer truyền thống, hoạt động theo nguyên lý cân bằng mực nước.
Cấu tạo
- Ống PVC hoặc HDPE
- Đầu lọc đặt tại cao độ cần đo
- Mực nước trong ống phản ánh áp lực nước tại vị trí lắp đặt
Ưu điểm
- Chi phí thấp
- Dễ lắp đặt
- Bảo trì đơn giản
Nhược điểm
- Phản hồi chậm
- Không phù hợp đất có hệ số thấm thấp
- Khó tự động hóa
Ứng dụng
- Quan trắc nước ngầm cơ bản
- Dự án yêu cầu ngân sách thấp
- Theo dõi mực nước dài hạn đơn giản
4. Hydraulic Piezometer
Hoạt động dựa trên nguyên lý truyền áp lực qua chất lỏng.
Hiện nay ít phổ biến hơn do:
- Độ trễ tín hiệu
- Khó bảo trì
- Hệ thống phức tạp
Piezometer được lắp đặt như thế nào?
Quy trình lắp đặt thường bao gồm:
Khoan lỗ
Khoan đến độ sâu cần quan trắc.
Đặt đầu lọc
Đầu lọc của Piezometer được đặt chính xác tại lớp đất hoặc tầng chứa nước cần đo.
Đổ cát lọc
Cát lọc giúp:
- Tăng khả năng truyền áp lực nước
- Bảo vệ đầu lọc
- Ngăn vật liệu mịn xâm nhập
Trám bentonite
Bentonite được dùng để:
- Cách ly thủy lực giữa các tầng
- Tránh dòng chảy dọc lỗ khoan
Hoàn thiện đầu giếng
Bảo vệ hệ thống khỏi:
- Nước mặt
- Va chạm cơ học
- Tác động môi trường
Ứng dụng
- Quan trắc đập: Theo dõi đường bão hòa, đánh giá áp lực thấm
- Quan trắc hố đào sâu: Theo dõi mực nước ngầm, kiểm soát áp suất nâng
- Quan trắc mái dốc và sạt lở: Phân tích nguy cơ mất ổn định, theo dõi vùng bão hòa
- Quan trắc hầm: Đánh giá ảnh hưởng đào hầm, kiểm soát dòng thấm
Kết luận
Piezometer là một trong những thiết bị quan trọng nhất trong quan trắc địa kỹ thuật. Thiết bị này cung cấp dữ liệu cốt lõi để:
- Đánh giá ổn định công trình
- Kiểm soát rủi ro địa kỹ thuật
- Theo dõi điều kiện nước ngầm
Piezometer gần như là thiết bị bắt buộc nếu muốn xây dựng hệ thống quan trắc an toàn, tin cậy và có khả năng cảnh báo sớm hiệu quả.
