Cách đo thế năng nước

Loại cảm biến điện thế nước nào phù hợp với bạn?

Về cơ bản, chỉ có hai phương pháp đo chính về thế năng nước (lực hút của đất) — máy đo sức căng đất và phương pháp áp suất hơi . Máy đo sức căng đất hoạt động trong phạm vi ẩm ướt — các máy đo sức căng đất đặc biệt làm chậm điểm sôi của nước có phạm vi từ 0 đến khoảng -0,2 MPa. Phương pháp áp suất hơi hoạt động trong phạm vi khô — từ khoảng -0,1 MPa đến -300 MPa (0,1 MPa tương ứng với độ ẩm tương đối 99,93%; -300 MPa tương ứng với độ ẩm tương đối 11%).

Trước đây, các phạm vi này không chồng chéo nhau, nhưng những tiến bộ gần đây trong công nghệ đo sức căng bề mặt và cảm biến nhiệt độ đã thay đổi điều đó. Giờ đây, người sử dụng thành thạo với phương pháp xuất sắc và thiết bị tốt nhất có thể đo toàn bộ phạm vi thế năng nước trong phòng thí nghiệm.

Tuy nhiên, cũng có những lý do để xem xét các phương pháp đo thứ cấp. Phương pháp đo áp suất hơi không hữu ích khi đo tại chỗ, và độ chính xác của máy đo sức căng bề mặt cần được đảm bảo bằng việc bảo trì thường xuyên và cẩn thận (mặc dù đã có phiên bản máy đo sức căng bề mặt tự nạp ).

Ngoài ra, còn có những phương pháp truyền thống như khối thạch cao, tấm ép và giấy lọc cần được hiểu rõ. Phần này sẽ trình bày ngắn gọn về ưu điểm và hạn chế của từng phương pháp.

Tấm ép

Tấm áp suất được giới thiệu vào những năm 1930 bởi LA Richards. Nó không thực sự đo thế năng nước của mẫu. Thay vào đó, nó đưa mẫu đến một thế năng nước cụ thể bằng cách tác dụng áp suất lên mẫu và cho phép lượng nước dư thừa chảy ra qua một tấm gốm xốp. Khi mẫu đạt trạng thái cân bằng, thế năng nước của nó sẽ tương đương với áp suất đã tác dụng.

Tấm áp suất thường được sử dụng để lập đường cong đặc tính độ ẩm đất . Khi mẫu đất đạt đến một thế năng nước cụ thể dưới áp suất, nhà nghiên cứu có thể lấy mẫu ra khỏi tấm và làm khô để đo hàm lượng nước. Đường cong đặc tính độ ẩm đất có thể được tạo ra bằng cách thực hiện các phép đo này ở các áp suất khác nhau trong thiết bị tấm áp suất.

Độ chính xác của các tấm đo áp suất rất quan trọng, vì chúng thường được sử dụng để hiệu chuẩn các phương pháp đo thứ cấp khác.

Tấm ép có vấn đề về cân bằng.

Để tạo ra đường cong giải phóng độ ẩm chính xác bằng tấm áp suất, bạn phải đảm bảo rằng mẫu đã đạt trạng thái cân bằng hoàn toàn ở áp suất đã định. Một số nhà nghiên cứu, bao gồm Gee và cộng sự (2002), Cresswell và cộng sự (2008), và Bittelli và Flury (2009) đã chỉ ra những vấn đề với giả định này.

Sai số, đặc biệt ở thế năng nước thấp, có thể do các lỗ rỗng bị tắc nghẽn trong gốm của tấm đo áp suất, sự hạn chế dòng chảy bên trong mẫu, mất tiếp xúc thủy lực giữa tấm và đất do đất co ngót, và sự hấp thụ lại nước khi áp suất trên tấm được giải phóng. Ở thế năng nước thấp, độ dẫn thủy lực thấp có thể khiến quá trình cân bằng mất hàng tuần hoặc thậm chí hàng tháng. Gee và cộng sự (2002) đã đo thế năng nước của các mẫu được cân bằng trong 9 ngày trên tấm đo áp suất 15 bar và thấy chúng ở mức -0,5 MPa thay vì -1,5 MPa như dự kiến. Đặc biệt khi xây dựng đường cong giải phóng độ ẩm để ước tính độ dẫn thủy lực và xác định lượng nước có sẵn cho cây trồng , các phép đo trên tấm đo áp suất ở thế năng nhỏ hơn -0,1 MPa (-1 bar) có thể gây ra sai số đáng kể (Bittelli và Flury, 2009).

Ngoài ra, Baker và Frydman (2009) đã chứng minh về mặt lý thuyết rằng ma trận đất sẽ thoát nước khác nhau dưới áp suất dương so với khi chịu lực hút. Họ cho rằng hàm lượng nước cân bằng đạt được bằng cách sử dụng lực hút sẽ khác biệt đáng kể so với hàm lượng nước đạt được trong điều kiện tự nhiên. Bằng chứng thực nghiệm dường như ủng hộ ý tưởng này, mặc dù cần thử nghiệm thêm. Cuối cùng, các tấm áp suất có thể đủ chính xác trong phạm vi ẩm ướt (0 đến -0,5 MPa) cho một số ứng dụng, nhưng các phương pháp khác có thể cung cấp độ chính xác tốt hơn, điều này có thể đặc biệt quan trọng khi sử dụng dữ liệu để lập mô hình hoặc hiệu chuẩn.

Phương pháp áp suất hơi

Máy đo độ ẩm điểm sương WP4C là một trong số ít các thiết bị thương mại hiện có sử dụng kỹ thuật này. Giống như các máy đo độ ẩm nhiệt điện trở truyền thống , máy đo độ ẩm điểm sương cân bằng mẫu trong một buồng kín.

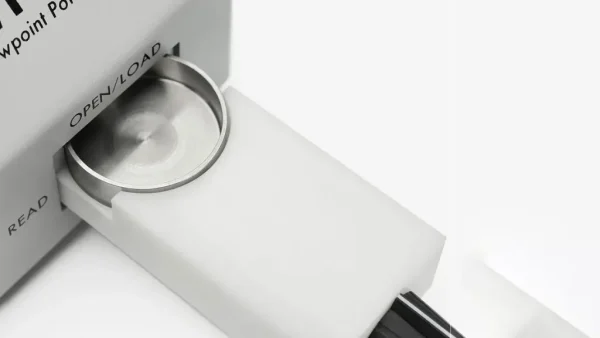

Điện thế điểm sương WP4C

Một chiếc gương nhỏ trong buồng được làm lạnh cho đến khi sương bắt đầu hình thành trên đó. Tại điểm sương, WP4C đo cả nhiệt độ gương và nhiệt độ mẫu với độ chính xác 0,001°C để xác định độ ẩm tương đối của hơi nước phía trên mẫu.

Thuận lợi

Phiên bản mới nhất của máy đo độ ẩm điểm sương này có độ chính xác ±1% trong khoảng từ -5 đến -300 MPa và cũng tương đối dễ sử dụng. Nhiều loại mẫu có thể được phân tích trong vòng năm đến mười phút, mặc dù các mẫu ướt sẽ mất nhiều thời gian hơn.

Hạn chế

Ở thế năng nước cao, sự chênh lệch nhiệt độ giữa áp suất hơi bão hòa và áp suất hơi bên trong buồng mẫu trở nên rất nhỏ.

Những hạn chế về độ phân giải của phép đo nhiệt độ đồng nghĩa với việc các phương pháp đo áp suất hơi có lẽ sẽ không bao giờ thay thế được máy đo sức căng bề mặt.

Máy đo độ ẩm điểm sương có phạm vi từ -0,1 đến -300 MPa, mặc dù có thể đo được ở mức dưới -0,1 MPa bằng các kỹ thuật đặc biệt. Máy đo sức căng bề mặt vẫn là lựa chọn tốt nhất cho các phép đo trong phạm vi từ 0 đến -0,1 MPa.

Máy đo sức căng bề mặt và kỹ thuật Wind/Schindler

HYPROP là một thiết bị phòng thí nghiệm độc đáo sử dụng phương pháp bay hơi Wind/Schindler để lập biểu đồ giải phóng độ ẩm trên đất có thế năng nước nằm trong phạm vi của máy đo sức căng đất.

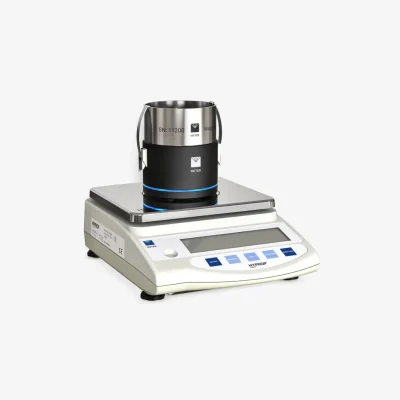

HYPROP 2

Hyprop sử dụng hai máy đo sức căng nước mini chính xác để đo thế năng nước ở các mức độ khác nhau trong mẫu đất bão hòa 250 cm³ khi mẫu được đặt trên cân phòng thí nghiệm. Theo thời gian, mẫu khô đi, và thiết bị đo đồng thời sự thay đổi thế năng nước và trọng lượng mẫu. Nó tính toán hàm lượng ẩm từ các phép đo trọng lượng và vẽ biểu đồ sự thay đổi thế năng nước tương quan với sự thay đổi hàm lượng ẩm.

Kết quả được kiểm chứng và các giá trị cho phạm vi khô và độ bão hòa được tính toán theo mô hình đã chọn (ví dụ: van Genuchten/Mualem, van Genuchten/Mualem hai chế độ hoặc Brooks và Corey).

Thuận lợi

Thiết bị Hyprop có độ chính xác cao và tạo ra đường cong giải phóng độ ẩm hoàn chỉnh trong phạm vi ẩm ướt. Đường cong này mất từ ​​ba đến năm ngày để hoàn thành, nhưng thiết bị hoạt động tự động mà không cần giám sát.

Hạn chế

Phạm vi đo của Hyprop bị giới hạn bởi phạm vi của các máy đo sức căng bề mặt, mặc dù các máy đo sức căng bề mặt mini đã được sử dụng để đo ở mức trên -250 kPa (-0,25 MPa) nhờ tính năng làm chậm quá trình sôi của chúng.

Dưới -250 kPa, các thiết bị đo sức căng bề mặt bị xâm thực. Người dùng chuyên nghiệp có thể thêm một điểm cuối cùng vào đường cong tại điểm không khí đi vào của cốc đo sức căng bề mặt bằng gốm (-880 kPa; -0,88 MPa).

Máy đo sức căng bề mặt

Theo định nghĩa , thế năng nước là thước đo sự khác biệt về thế năng giữa nước trong một mẫu và nước trong một bể tham chiếu chứa nước tinh khiết, tự do. Máy đo thế năng nước là sự hiện thực hóa của định nghĩa này.

Ống đo sức căng bề mặt chứa một bể nước (về mặt lý thuyết) tinh khiết và tự do. Bể chứa này được nối (thông qua một màng thấm) với một mẫu đất. Nhờ định luật thứ hai của nhiệt động lực học, nước di chuyển từ bể chứa sang đất cho đến khi năng lượng của nó cân bằng ở cả hai phía của màng. Điều đó tạo ra chân không trong ống. Máy đo sức căng bề mặt sử dụng một đồng hồ đo áp suất âm (máy đo chân không) để đo cường độ của chân không đó và mô tả thế năng của nước theo áp suất.

Thuận lợi

Máy đo sức căng đất có lẽ là loại dụng cụ đo thế năng nước lâu đời nhất (khái niệm ban đầu có từ ít nhất là Livingston năm 1908), nhưng chúng vẫn có thể khá hữu ích. Trên thực tế, trong phạm vi ẩm ướt, một máy đo sức căng đất chất lượng cao được sử dụng khéo léo có thể đạt độ chính xác tuyệt vời.

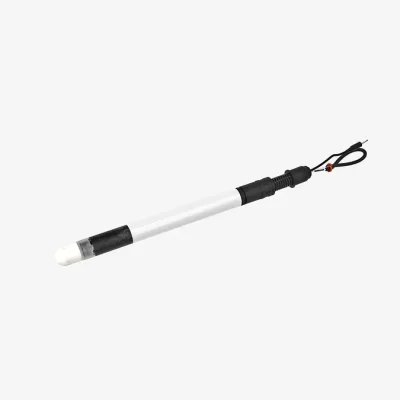

TEROS 32 là máy đo sức căng bán chạy nhất của chúng tôi.

Hạn chế

Phạm vi hoạt động của máy đo sức căng bề mặt bị giới hạn bởi khả năng chịu đựng chân không của nước bên trong ống. Mặc dù nước về cơ bản là không thể nén được, nhưng các điểm gián đoạn trên bề mặt nước như các cạnh hoặc cặn bẩn tạo ra các điểm mầm nơi các liên kết mạnh của nước bị phá vỡ và hiện tượng xâm thực (sôi ở áp suất thấp) xảy ra. Hầu hết các máy đo sức căng bề mặt đều bị xâm thực ở khoảng -80 kPa, ngay giữa phạm vi hoạt động khả dụng của nhà máy.

Tuy nhiên, METER Group Ag, ở Đức, chế tạo các loại máy đo sức căng bề mặt được coi là những tác phẩm kinh điển hiện đại nhờ kỹ thuật chính xác của Đức, cấu trúc tỉ mỉ và sự chú trọng đến từng chi tiết nhỏ nhất. Những máy đo sức căng bề mặt này có độ chính xác tuyệt vời và phạm vi đo (với người vận hành cẩn thận) có thể lên đến -250 kPa.

Xem thêm: Thiết bị đo độ cứng và sự nén chặt của đất

Phương pháp thứ cấp: tận dụng đặc tính độ ẩm

Hàm lượng nước thường dễ đo hơn thế năng nước, và vì hai giá trị này có liên quan đến nhau, nên có thể sử dụng phép đo hàm lượng nước để tìm thế năng nước.

Đồ thị thể hiện sự thay đổi của thế năng nước khi nước được hấp thụ và giải phóng khỏi một ma trận đất cụ thể được gọi là đặc tính độ ẩm hoặc đường cong giải phóng độ ẩm.

Hình 1. Đường cong giải phóng độ ẩm của đất.

Mỗi loại vật liệu có khả năng giữ nước đều có đặc tính độ ẩm riêng biệt, độc đáo và khác biệt như dấu vân tay. Trong đất, ngay cả những khác biệt nhỏ về thành phần và kết cấu cũng có ảnh hưởng đáng kể đến đặc tính độ ẩm.

Một số nhà nghiên cứu phát triển đặc tính độ ẩm cho một loại đất cụ thể và sử dụng đặc tính đó để xác định thế năng nước từ các chỉ số hàm lượng nước. Các cảm biến thế năng ma trận sử dụng phương pháp đơn giản hơn bằng cách tận dụng định luật thứ hai của nhiệt động lực học.

Cảm biến điện thế ma trận

Cảm biến điện thế ma trận sử dụng vật liệu xốp có đặc tính độ ẩm đã biết. Vì tất cả các hệ thống năng lượng đều có xu hướng đạt trạng thái cân bằng, nên vật liệu xốp sẽ đạt trạng thái cân bằng điện thế nước với đất xung quanh.

Bằng cách sử dụng đặc tính độ ẩm của vật liệu xốp, bạn có thể đo hàm lượng nước của vật liệu xốp và xác định thế năng nước của cả vật liệu xốp và đất xung quanh. Cảm biến thế năng ma trận sử dụng nhiều loại vật liệu xốp và một số phương pháp khác nhau để xác định hàm lượng nước.

Độ chính xác phụ thuộc vào quá trình hiệu chuẩn tùy chỉnh.

Ở trạng thái tốt nhất, cảm biến thế năng ma trận có độ chính xác tốt, nhưng không xuất sắc. Ở trạng thái tệ nhất, phương pháp này chỉ có thể cho bạn biết đất đang trở nên ẩm hơn hay khô hơn. Độ chính xác của cảm biến phụ thuộc vào chất lượng của đặc tính độ ẩm được phát triển cho vật liệu xốp và tính đồng nhất của vật liệu được sử dụng. Để đạt độ chính xác tốt, vật liệu cụ thể được sử dụng cần được hiệu chuẩn bằng phương pháp đo sơ cấp. Độ nhạy của phương pháp này phụ thuộc vào tốc độ thay đổi hàm lượng nước khi thế năng nước thay đổi. Độ chính xác được xác định bởi chất lượng của phép đo hàm lượng nước.

Độ chính xác cũng có thể bị ảnh hưởng bởi độ nhạy nhiệt độ. Phương pháp này dựa trên điều kiện đẳng nhiệt, điều này rất khó đạt được. Sự khác biệt về nhiệt độ giữa cảm biến và đất có thể gây ra sai số đáng kể.

Phạm vi hạn chế

Tất cả các cảm biến thế năng ma trận đều bị giới hạn bởi độ dẫn thủy lực: khi đất khô hơn, vật liệu xốp cần nhiều thời gian hơn để đạt trạng thái cân bằng. Sự thay đổi hàm lượng nước cũng trở nên nhỏ và khó đo lường. Ở phía ẩm ướt, phạm vi hoạt động của cảm biến bị giới hạn bởi khả năng xâm nhập không khí của vật liệu xốp được sử dụng.

Giấy lọc

Phương pháp giấy lọc được các nhà khoa học về đất phát triển vào những năm 1930 như một phương pháp thay thế cho các phương pháp hiện có. Một loại giấy lọc đặc biệt (Whitman số 42 không tro) được sử dụng làm môi trường xốp. Các mẫu được cân bằng với môi trường giấy lọc trong một buồng kín ở nhiệt độ không đổi. Hàm lượng nước theo trọng lượng của giấy lọc được xác định bằng cách sử dụng lò sấy, và thế năng nước được suy ra từ đường cong đặc tính độ ẩm đã được xác định trước của giấy lọc. Deka và cộng sự (1995) nhận thấy rằng cần ít nhất 6 ngày để đạt được trạng thái cân bằng hoàn toàn.

Phạm vi

Người ta thường chấp nhận rằng phạm vi chịu áp suất của giấy lọc có thể xuống đến -100 MPa nếu được phép đạt trạng thái cân bằng hoàn toàn. Tuy nhiên, như minh họa, sai số do chênh lệch nhiệt độ trở nên đặc biệt lớn ở thế năng nước gần bằng không.

Phương pháp này rẻ tiền và đơn giản, nhưng không chính xác. Nó đòi hỏi điều kiện đẳng nhiệt, điều này rất khó đạt được. Những thay đổi nhỏ về nhiệt độ cũng có thể gây ra sai số đáng kể.

Các cảm biến điện thế ma trận có sẵn trên thị trường

Gạch thạch cao: rẻ và đơn giản

Khối thạch cao thường được sử dụng như những chỉ báo đơn giản về các sự kiện tưới tiêu. Khối thạch cao đo điện trở của một khối thạch cao khi nó phản ứng với những thay đổi trong đất xung quanh. Điện trở tỷ lệ thuận với thế năng nước.

Thuận lợi

Tấm thạch cao rất rẻ và khá dễ sử dụng.

Nhược điểm

Các chỉ số đo phụ thuộc vào nhiệt độ và có độ chính xác rất thấp. Ngoài ra, thạch cao sẽ tan ra theo thời gian, đặc biệt là trong đất mặn, và mất đi các đặc tính hiệu chuẩn. Khối thạch cao chỉ cho biết đất ẩm hay khô chứ không cung cấp thêm thông tin nào khác.

Cảm biến ma trận dạng hạt: dễ chế tạo và giá rẻ, nhưng độ chính xác hạn chế.

Giống như các khối thạch cao, cảm biến ma trận dạng hạt đo điện trở trong môi trường xốp. Thay vì thạch cao, chúng sử dụng thạch anh dạng hạt được bao quanh bởi một màng tổng hợp và một lưới thép không gỉ bảo vệ.

Thuận lợi

So với các khối thạch cao, cảm biến ma trận dạng hạt có tuổi thọ cao hơn và hoạt động tốt hơn trong điều kiện đất ẩm. Hiệu suất có thể được cải thiện bằng cách đo và bù trừ cho sự thay đổi nhiệt độ.

Nhược điểm

Các phép đo phụ thuộc vào nhiệt độ và có độ chính xác thấp. Ngoài ra, ngay cả khi có sự tiếp xúc tốt giữa đất và cảm biến, các cảm biến ma trận dạng hạt vẫn gặp vấn đề về khả năng thấm ướt trở lại sau khi đã đạt trạng thái cân bằng với điều kiện rất khô, bởi vì nước có khả năng thấm vào môi trường thô của ma trận dạng hạt từ đất mịn bị giảm. Phạm vi đo bị giới hạn ở phía ẩm ướt bởi khả năng xâm nhập của không khí vào ma trận. Các cảm biến ma trận dạng hạt chỉ có thể bắt đầu đo hàm lượng/tiềm năng nước khi các lỗ rỗng lớn nhất trong ma trận bắt đầu thoát nước. Thêm vào đó, các cảm biến này sử dụng viên thạch cao, chất này sẽ tan ra theo thời gian, dẫn đến độ ổn định lâu dài kém.

Cảm biến dựa trên gốm

Cảm biến dựa trên gốm sử dụng đĩa gốm làm môi trường xốp. Chất lượng của cảm biến phụ thuộc vào các đặc tính cụ thể của gốm.

Độ chính xác bị hạn chế bởi thực tế là mỗi đĩa có đặc tính độ ẩm hơi khác nhau. Tính đồng nhất trong vật liệu gốm mang lại độ chính xác cao hơn nhưng lại hạn chế đáng kể phạm vi đo. Việc hiệu chuẩn tùy chỉnh từng cảm biến riêng lẻ cải thiện độ chính xác đáng kể nhưng lại tốn thời gian. Những cải tiến gần đây trong kỹ thuật hiệu chuẩn có thể mang lại các lựa chọn hiệu chuẩn thương mại tốt hơn.

Phạm vi đo bị giới hạn ở phần tiếp xúc với nước bởi khả năng xâm nhập của không khí vào gốm. Các cảm biến dựa trên gốm chỉ có thể bắt đầu đo hàm lượng/điện thế nước khi các lỗ rỗng lớn nhất trong gốm bắt đầu thoát nước. Ở phần tiếp xúc với không khí, phạm vi đo bị giới hạn bởi tổng độ xốp chứa trong các lỗ rỗng nhỏ thoát nước ở điện thế nước thấp.

Có hai loại:

Cảm biến tản nhiệt

Cảm biến tản nhiệt đo hàm lượng ẩm của gốm bằng cách đo độ dẫn nhiệt của nó. Sử dụng một hình trụ gốm chứa bộ phận gia nhiệt và cặp nhiệt điện, nó đo nhiệt độ cơ bản, gia nhiệt trong vài giây, sau đó đo sự thay đổi nhiệt độ. Bằng cách vẽ đồ thị sự thay đổi nhiệt độ theo logarit thời gian, nó xác định hàm lượng ẩm của gốm. Hàm lượng ẩm được chuyển đổi thành thế năng nước bằng cách sử dụng đặc tính ẩm của đĩa gốm. Lưu ý rằng vì cảm biến được gia nhiệt, nó phải được cấp nguồn bởi một hệ thống có nguồn dự trữ lớn (ví dụ: bộ ghi dữ liệu Campbell Scientific hoặc tương đương).

Sự chính xác

Trừ khi được hiệu chuẩn riêng biệt, cảm biến tản nhiệt chỉ có độ chính xác ở mức trung bình.

Phạm vi

Ở vùng rất khô, đường cong dẫn nhiệt có độ nhạy cao, giúp các cảm biến tản nhiệt có thể sử dụng được lâu dài trong phạm vi khô (-1 đến -50 mPa). Ở vùng ẩm, cảm biến tản nhiệt bị hạn chế bởi khả năng xâm nhập của không khí vào vật liệu gốm.

Cảm biến điện thế nước TEROS 21 (hoặc cảm biến điện thế ma trận)

Cảm biến điện thế ma trận điện môi

Cảm biến điện thế ma trận điện môi đo khả năng lưu trữ điện tích của một đĩa gốm để xác định hàm lượng nước của nó. Sau đó, chúng sử dụng đặc tính độ ẩm của đĩa để chuyển đổi hàm lượng nước thành điện thế nước.

Do sử dụng kỹ thuật điện môi, các cảm biến này rất nhạy với những thay đổi nhỏ trong nước. Giống như tất cả các cảm biến dựa trên gốm sứ, cảm biến điện thế ma trận cần được hiệu chuẩn riêng để đạt độ chính xác cao.

Thuận lợi

Cảm biến điện thế ma trận điện môi có công suất thấp và không cần bảo trì.

Nhược điểm

Nếu không hiệu chuẩn, các cảm biến chỉ có độ chính xác ±40% so với giá trị đo. Tuy nhiên, một phiên bản cảm biến được hiệu chuẩn tùy chỉnh gần đây hứa hẹn độ chính xác ±10% so với giá trị đo.

Tiềm năng nước 201: Lựa chọn dụng cụ phù hợp

Buổi hội thảo trực tuyến của Tiến sĩ Colin Campbell đề cập đến lý thuyết về dụng cụ đo thế năng nước , bao gồm những thách thức trong việc đo thế năng nước cũng như cách lựa chọn và sử dụng các dụng cụ đo thế năng nước khác nhau.

Xem thêm: Máy đo độ thấm của đất

Thêm nguồn tài liệu về cách đo tiềm năng nước

Gee, Glendon W., Anderson L. Ward, ZF Zhang, Gaylon S. Campbell và J. Mathison. “Ảnh hưởng của sự mất cân bằng thủy lực đến dữ liệu tấm áp suất.” Tạp chí Vùng Không bão hòa 1, số 1 (2002): 172-178.

Cresswell, HP, TW Green, và NJ McKenzie. “Tính phù hợp của thiết bị tấm áp suất để xác định khả năng giữ nước của đất.” Tạp chí Hội Khoa học Đất Hoa Kỳ 72, số 1 (2008): 41-49.

Bittelli, Marco, và Markus Flury. “Sai số trong đường cong giữ nước được xác định bằng tấm áp suất.” Tạp chí Hiệp hội Khoa học Đất Hoa Kỳ 73, số 5 (2009): 1453-1460.

Baker, Rafael, và Sam Frydman. “Cơ học đất không bão hòa: Đánh giá quan trọng về nền tảng vật lý.” Địa chất kỹ thuật 106, số 1 (2009): 26-39.

Deka, RN, M. Wairiu, PW Mtakwa, CE Mullins, EM Veenendaal và J. Townend. “Sử dụng và độ chính xác của kỹ thuật giấy lọc để đo thế năng ma trận đất.” Tạp chí Khoa học Đất Châu Âu 46, số 2 (1995): 233-238.
