Quan trắc hố móng không chỉ là công tác đo đạc mà còn là hệ thống cảnh báo sớm giúp phát hiện các biến dạng của nền đất, kết cấu chống đỡ và công trình lân cận. Dữ liệu quan trắc chính xác là cơ sở để kỹ sư đưa ra quyết định kịp thời, đảm bảo an toàn thi công và nâng cao chất lượng công trình.
Quy trình quan trắc hố móng là gì?
Quy trình quan trắc hố móng là tập hợp các bước đo đạc, theo dõi và đánh giá sự thay đổi của hố đào, kết cấu chống đỡ và các công trình lân cận trong suốt quá trình thi công tầng hầm hoặc móng sâu. Mục tiêu của công tác quan trắc là phát hiện sớm các dấu hiệu bất thường như lún, nghiêng, chuyển vị ngang, biến dạng tường vây hay thay đổi mực nước ngầm để đưa ra biện pháp xử lý kịp thời.
Trong bối cảnh các công trình cao tầng, hạ tầng giao thông và công trình ngầm ngày càng phát triển, việc thực hiện quy trình quan trắc hố móng theo đúng tiêu chuẩn kỹ thuật đóng vai trò quan trọng trong việc đảm bảo an toàn thi công, bảo vệ công trình lân cận và giảm thiểu rủi ro.

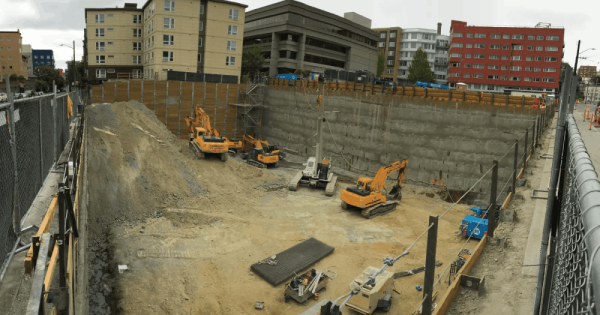

Tại sao cần quan trắc hố móng?
Quan trắc hố móng không chỉ đáp ứng yêu cầu của hồ sơ thiết kế và giám sát thi công mà còn mang lại nhiều lợi ích như:
- Đảm bảo an toàn cho công trình trong quá trình đào hố móng.
- Theo dõi chuyển vị của tường vây, cọc vây và hệ chống.
- Kiểm soát độ lún của các công trình lân cận.
- Theo dõi biến động mực nước ngầm.
- Đánh giá hiệu quả của hệ thống chống đỡ.
- Phát hiện sớm nguy cơ mất ổn định để xử lý kịp thời.
- Cung cấp dữ liệu phục vụ nghiệm thu và quản lý chất lượng công trình.
7 Bước Quy Trình Quan Trắc Hố Móng Đạt Chuẩn Kỹ Thuật
Bước 1: Khảo sát hiện trạng công trình
Trước khi lắp đặt hệ thống quan trắc cần khảo sát đầy đủ hiện trạng khu vực thi công, bao gồm:
- Điều kiện địa chất.
- Địa hình khu vực.
- Công trình lân cận.
- Hệ thống hạ tầng kỹ thuật.
- Mực nước ngầm.
- Thiết kế hố móng và tường chắn.
Đây là cơ sở để lựa chọn phương án quan trắc phù hợp.
Bước 2: Lập phương án quan trắc
Sau khi khảo sát, đơn vị thực hiện xây dựng kế hoạch quan trắc bao gồm:
- Danh mục thông số cần theo dõi.
- Loại thiết bị sử dụng.
- Vị trí lắp đặt cảm biến.
- Chu kỳ đo.
- Ngưỡng cảnh báo.
- Quy trình xử lý khi vượt giới hạn cho phép.
Một phương án khoa học sẽ giúp hệ thống vận hành hiệu quả và tối ưu chi phí.

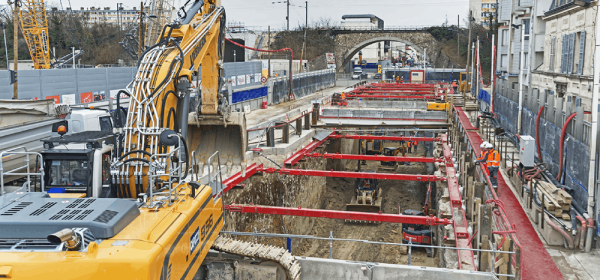

Bước 3: Lắp đặt thiết bị quan trắc
Các thiết bị được lắp đặt theo bản vẽ thiết kế và yêu cầu kỹ thuật. Một số thiết bị phổ biến gồm:
- Inclinometer đo chuyển vị ngang.
- Settlement Marker đo lún bề mặt.
- Extensometer đo biến dạng đất.
- Load Cell đo lực hệ chống.
- Piezometer đo áp lực nước lỗ rỗng.
- Crack Meter đo khe nứt.
- Prism quan trắc bằng máy toàn đạc.
Quá trình lắp đặt cần được kiểm tra độ chính xác, hiệu chuẩn và nghiệm thu trước khi đưa vào sử dụng.
Bước 4: Thiết lập hệ thống đo và thu thập dữ liệu
Sau khi hoàn thành lắp đặt, hệ thống được cấu hình để:
- Thu thập dữ liệu tự động hoặc thủ công.
- Đồng bộ dữ liệu về máy chủ.
- Kiểm tra tín hiệu từ các cảm biến.
- Thiết lập tần suất đo phù hợp với từng giai đoạn thi công.
Ở các dự án hiện đại, dữ liệu được truyền trực tuyến giúp chủ đầu tư theo dõi liên tục 24/7.
Bước 5: Theo dõi và phân tích số liệu
Dữ liệu thu được cần được xử lý thường xuyên nhằm:
- So sánh với số liệu thiết kế.
- Đánh giá xu hướng biến dạng.
- Kiểm tra tốc độ lún.
- Phân tích chuyển vị tường vây.
- Theo dõi áp lực nước ngầm.
Việc phân tích liên tục giúp phát hiện các diễn biến bất thường trước khi xảy ra sự cố.
Bước 6: Cảnh báo và xử lý khi vượt ngưỡng
Khi các giá trị quan trắc vượt giới hạn cho phép, đơn vị giám sát cần:
- Phát cảnh báo ngay cho chủ đầu tư.
- Kiểm tra lại thiết bị đo.
- Đánh giá mức độ ảnh hưởng.
- Đề xuất giải pháp gia cố hoặc điều chỉnh biện pháp thi công.
- Tăng tần suất quan trắc.
Việc phản ứng nhanh giúp hạn chế tối đa nguy cơ sạt lở hoặc mất ổn định hố móng.
Bước 7: Báo cáo và lưu trữ dữ liệu
Kết thúc mỗi giai đoạn thi công cần lập báo cáo gồm:
- Kết quả quan trắc.
- Biểu đồ biến dạng.
- Đánh giá xu hướng.
- So sánh với giới hạn thiết kế.
- Kiến nghị kỹ thuật.
Toàn bộ dữ liệu cần được lưu trữ để phục vụ nghiệm thu, bảo trì và quản lý vòng đời công trình.
Các thông số cần quan trắc trong hố móng
Một hệ thống quan trắc hố móng thường theo dõi các thông số sau:
- Chuyển vị ngang của tường vây.
- Độ lún nền đất.
- Độ lún công trình lân cận.
- Biến dạng hệ chống.
- Lực trong thanh chống.
- Áp lực nước lỗ rỗng.
- Mực nước ngầm.
- Độ nghiêng công trình.
- Chuyển vị cọc vây.
- Độ mở khe nứt.

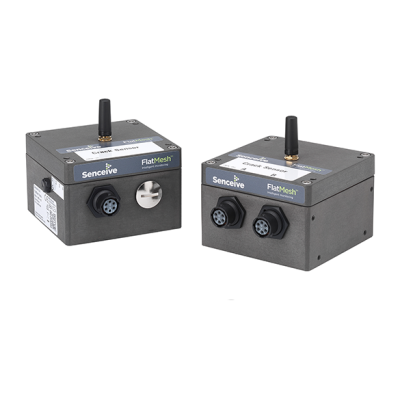

Xem chi tiết: Cảm biến đo khe nứt không dây Crack Sensor Node – Senceive
Thiết bị quan trắc hố móng phổ biến
Để đảm bảo độ chính xác và độ tin cậy của dữ liệu, các dự án thường sử dụng:
- Máy toàn đạc điện tử.
- Máy thủy bình độ chính xác cao.
- Inclinometer.
- Settlement Cell.
- Vibrating Wire Piezometer.
- Load Cell.
- Extensometer.
- Tiltmeter.
- Data Logger.
- Hệ thống truyền dữ liệu từ xa.
Các thiết bị hiện đại cho phép theo dõi liên tục và tích hợp với phần mềm giám sát trực tuyến, giúp nâng cao hiệu quả quản lý công trình.
Xem thêm: Thiết bị quan trắc địa kỹ thuật
Những lưu ý khi thực hiện quy trình quan trắc hố móng
Để công tác quan trắc đạt hiệu quả cao, cần lưu ý:
- Lựa chọn thiết bị phù hợp với điều kiện địa chất.
- Hiệu chuẩn thiết bị trước khi lắp đặt.
- Tuân thủ đúng vị trí theo hồ sơ thiết kế.
- Đảm bảo chu kỳ đo phù hợp với tiến độ thi công.
- Thường xuyên kiểm tra chất lượng dữ liệu.
- Thiết lập ngưỡng cảnh báo rõ ràng.
- Phân tích và xử lý số liệu bởi đội ngũ có chuyên môn.
Việc thực hiện đúng 7 bước quy trình quan trắc hố móng giúp kiểm soát hiệu quả các rủi ro trong thi công móng sâu, bảo vệ công trình và khu vực lân cận, đồng thời đáp ứng yêu cầu về chất lượng và an toàn theo các tiêu chuẩn kỹ thuật hiện hành. Đầu tư vào hệ thống quan trắc hiện đại cùng quy trình quản lý dữ liệu khoa học sẽ góp phần nâng cao hiệu quả thi công, giảm thiểu sự cố và tối ưu chi phí cho các dự án xây dựng.
