5 thiết bị quan trắc địa kỹ thuật và ứng dụng trong giám sát công trình

Các thiết bị quan trắc địa kỹ thuật trong xây dựng hiện đại

Trong các dự án xây dựng hiện đại, quan trắc địa kỹ thuật đóng vai trò quan trọng trong việc theo dõi chuyển vị, áp lực nước, rung động và độ ổn định của công trình.

Việc sử dụng thiết bị quan trắc phù hợp giúp kỹ sư đánh giá chính xác điều kiện hiện trường. Đồng thời, nó giúp phát hiện sớm rủi ro và đảm bảo an toàn trong thi công.

Dưới đây là 5 loại thiết bị quan trắc địa kỹ thuật phổ biến cùng ứng dụng thực tế.

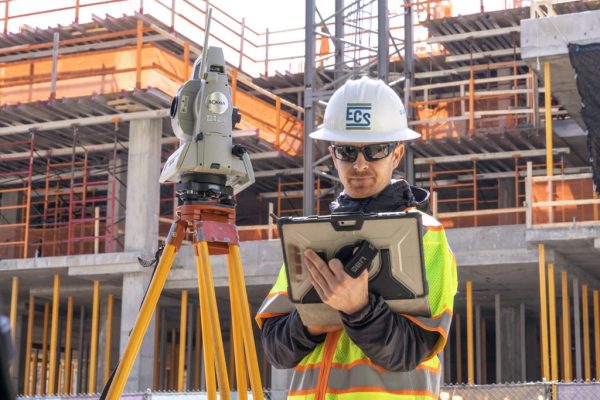

1. Máy toàn đạc điện tử

Máy toàn đạc điện tử được dùng phổ biến trong quan trắc chuyển vị.

Thiết bị giúp đo vị trí hệ chống đỡ hố đào, công trình lân cận, độ lún nền đắp và dịch chuyển hạ tầng quan trọng.

Thiết bị hoạt động bằng tia laser để xác định tọa độ các điểm quan trắc.

Dữ liệu có thể thu thập từ khoảng cách xa với độ chính xác cao.

Khi tích hợp hệ thống tự động, thiết bị có thể gửi cảnh báo theo thời gian thực khi chuyển vị vượt ngưỡng.

Ứng dụng:

Quan trắc chuyển vị tường vây, cọc chống
Theo dõi lún công trình lân cận
Giám sát dịch chuyển cầu, đường và hạ tầng kỹ thuật

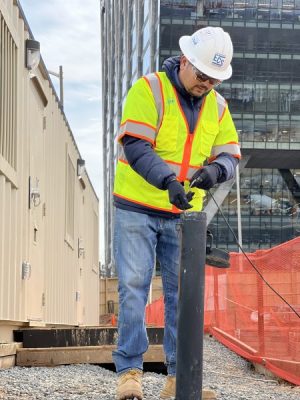

2. Thiết bị đo nghiêng

Ống đo nghiêng Inclinometer

Inclinometer dùng để đo chuyển vị ngang trong đất

Thiết bị thường lắp sau tường chắn hoặc khu vực có nguy cơ trượt mái dốc.

Đầu dò được đưa vào ống dẫn hướng trong lòng đất. Thiết bị ghi nhận sự thay đổi góc nghiêng theo từng độ sâu. Dữ liệu tạo thành biểu đồ chuyển vị ngang để đánh giá ổn định đất nền.

Cảm biến đo nghiêng Tiltmeter

Tilt Meter được gắn trực tiếp lên công trinh. Thiết bị dùng để đo độ nghiêng của tường, cột hoặc kết cấu. Thiết bị phù hợp để theo dõi xoay nghiêng trong quá trình thi công.

Ứng dụng:

Quan trắc chuyển vị tường chắn
Giám sát mái dốc, taluy
Theo dõi độ nghiêng công trình lân cận

3. Thiết bị đo áp lực nước lỗ rỗng Piezometer

Piezometer dùng để đo mực nước ngầm hoặc áp lực nước lỗ rỗng trong đất.

Thiết bị giúp đánh giá thay đổi điều kiện địa chất thủy văn trong thi công.

Cảm biến áp suất được đặt trong đất hoặc trong ống quan trắc. Thiết bị ghi nhận sự biến đổi áp lực nước theo thời gian. Thiết bị đặc biệt quan trọng trong hố đào sâu, đập đất và khu vực hạ mực nước ngầm.

Ứng dụng:

Quan trắc mực nước ngầm
Theo dỗi áp lực nước trong đập đất
Giám sát hệ thống hạ nước ngầm

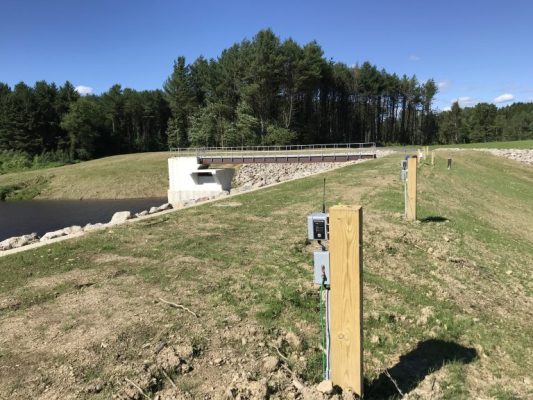

4. Thiết bị quan trắc rung động

Thiết bị quan trắc rung động (Seismograph) dùng để giám sát rung động trong thi công.

Rung động có thể phát sinh khi đóng cọc, phá dỡ, nổ mìn hoặc lu lèn nền đất. Thiết bị ghi nhận rung động liên tục theo thời gian thực. Có thể cài đặt ngưỡng cảnh báo khi rung động vượt mức cho phép. Thiết bị giúp hạn chế ảnh hưởng đến công trình lân cận.

Ứng dụng:

Quan trắc rung động khi đóng cọc
Giám sát rung động khi phá dỡ công trình
Theo dõi ảnh hưởng đến nhà dân lân cận
